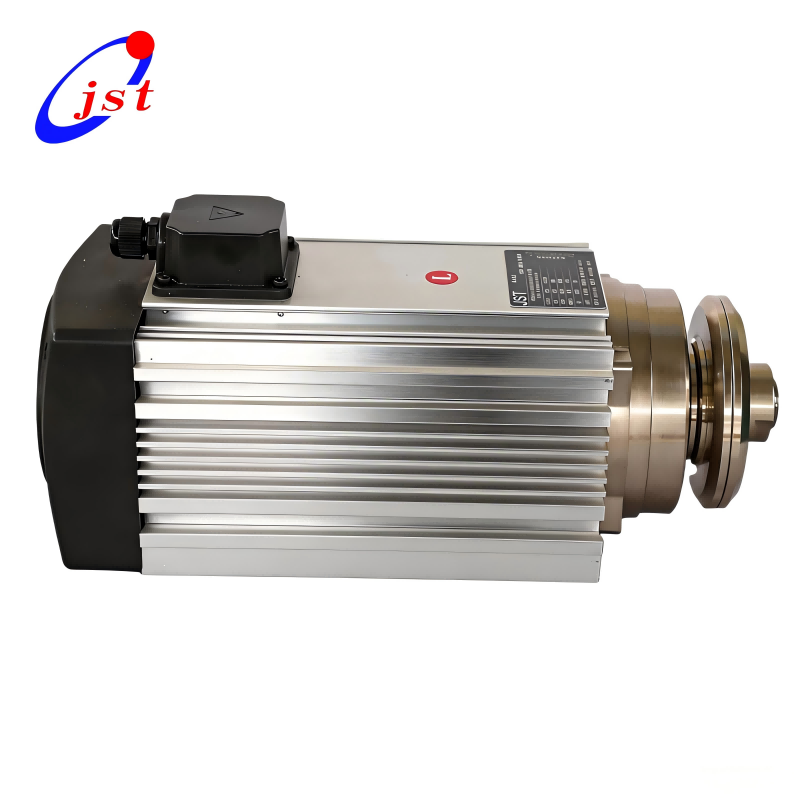

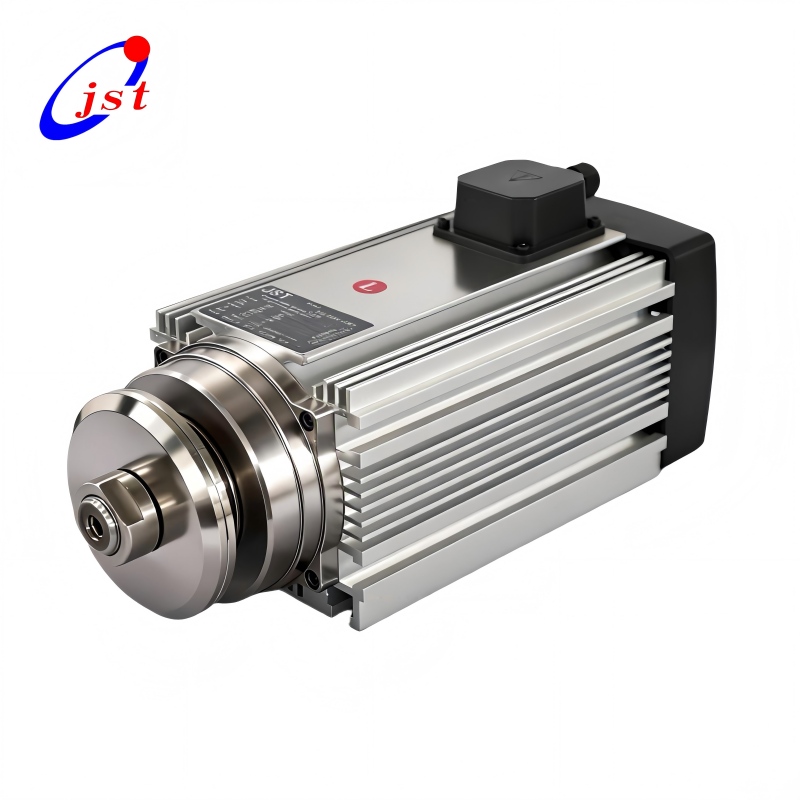

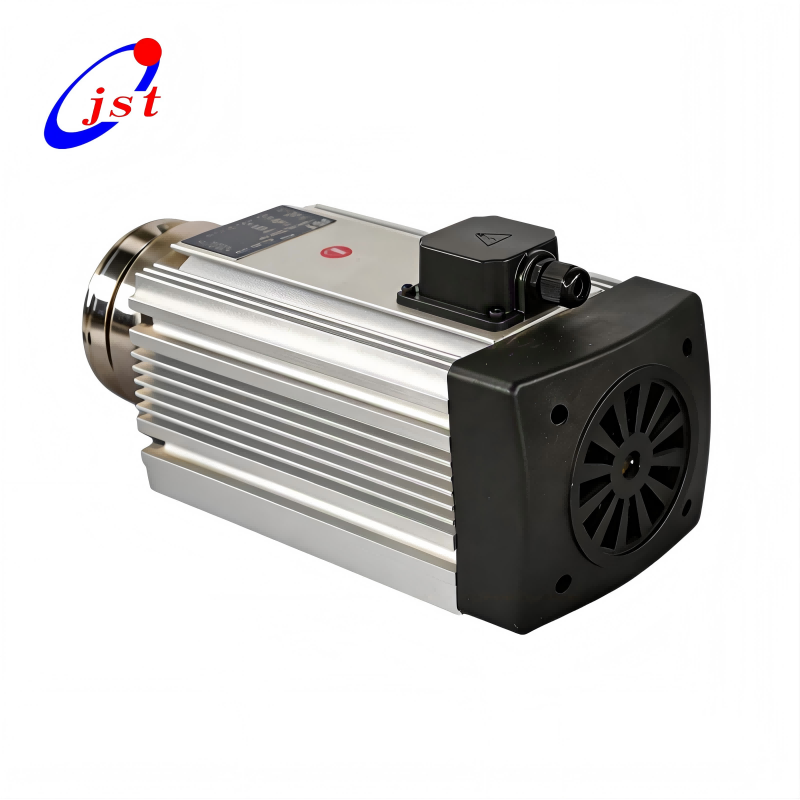

Silnik wrzeciona piły szczelinowej o mocy 5,5 kW JGFK71-6Z/5,5

Przegląd produktu

Silnik piły szczelinowej do obróbki drewna JGFK71-6Z/5.5 został zaprojektowany do wykonywania wymagających zadań w maszynach do cięcia drzwi drewnianych, dłutownicach i dłutownicach do podłóg. Zapewnia wysoki moment obrotowy i precyzję podczas pracy przy niskiej prędkości obrotowej wynoszącej 6000 obr./min. Silnik jest przeznaczony do ciężkich zastosowań przemysłowych, zapewniając płynną i stabilną pracę.

Dzięki zaawansowanym systemom łożysk i solidnej konstrukcji obudowy JGFK71-6Z/5.5 oferuje zwiększoną trwałość i zmniejszone wibracje. Jest to idealne rozwiązanie dla profesjonalnych maszyn do obróbki drewna wymagających zarówno wysokiego momentu obrotowego, jak i trwałości.

Kluczowe cechy i zalety

Wysoki moment obrotowy i precyzja : Idealny do szczegółowych cięć i skomplikowanych projektów.

Profesjonalny projekt : Zredukowany hałas i niski poziom wibracji dla płynniejszej pracy.

Trwałe i niezawodne : wyposażone w importowane łożyska, zapewniające trwałość i obniżone koszty konserwacji.

Wszechstronne zastosowania : Nadaje się do stosowania w różnych maszynach do obróbki drewna, takich jak piły szczelinowe i routery CNC.

Dane techniczne wrzeciona piły o mocy 5,5 KW.

specyfikacji	Szczegóły
Model	JGFK71-6Z/5,5
Moc	5,5KW
Metoda chłodzenia	Chłodzenie powietrzem
Połączenie końca wału	Uchwyt Φ30 – M30*2 (lewy/prawy)
Częstotliwość	100 Hz
Zakres prędkości	6000 obr./min
Woltaż	380 V/220 V
Aktualny	12,2/21,2A
Namiar	Wysoka precyzja / niskie wibracje
Bicie płytki zaciskowej	0,01 mm
Moment obrotowy	8,8 Nm
Waga	28,5 kg
Smarowanie	Smar

Pobieranie rysunków w formacie PDF wrzeciona piły 5,5 KW

JGFK71-6Z-5.5 Silnik wrzeciona piły szczelinowej do obróbki drewna 5,5 kW.pdf

Certyfikaty wrzeciona JST

Fabryka Silników Wrzecionowych JST

Opakowanie wrzeciona JST

Często zadawane pytania – Silnik wrzeciona piły chłodzony powietrzem o mocy 5,5 kW

Czy to wrzeciono może pracować w systemach 220 V i 380 V?

Tak — na żądanie dostępne są różne konfiguracje napięcia.

Czy tego wrzeciona można używać do cięcia metalu i drewna?

Nie, zazwyczaj wrzeciona piły chłodzonej powietrzem o mocy 5,5 kW nie można używać do metalu ani kamienia.

Czy potrzebuję VFD?

Tak. Do bezpiecznej i wydajnej pracy wrzeciona wymagany jest odpowiednio dobrany napęd o zmiennej częstotliwości (VFD).

A co z twoją gwarancją?

Każdy silnik wrzeciona objęty jest roczną (12-miesięczną) gwarancją.

Czy mogę odwiedzić twoją fabrykę?

Tak, witam serdecznie. Nr 8 Hengcui Road, miasto Henglin, strefa rozwoju gospodarczego Changzhou, prowincja Jiangsu, Chiny.

Wskazówki dotyczące bezpieczeństwa dotyczące codziennego użytkowania i konserwacji silnika wrzeciona

1. Elektryczny silnik wrzecionowy i VFD powinny do siebie pasować. Specyfikacje i ustawienia parametrów VFD powinny odpowiadać parametrom nominalnym silnika wrzeciona i spowoduje spalenie silnika wrzeciona, jeśli ustawienia nie będą prawidłowe. (Dlatego silnik wrzeciona musi być najpierw podłączony do VFD.)

2. Przed użyciem silnika wrzeciona chłodzonego wodą należy upewnić się, że układ cyklu chłodzenia działa normalnie. Uwaga: praca bez chłodzenia jest zabroniona! Objętość wody chłodzącej oblicza się na 1 litr/minutę, minimalny przepływ wody chłodzącej nie jest mniejszy niż 5 litrów/minutę, przewód wody chłodzącej i dysza muszą być podłączone solidnie i nie ma wycieków.

3. Ciecz chłodząca powinna być czysta i wolna od tłuszczu, a temperatura powinna mieścić się w zakresie 5–30 ℃. Czynnik chłodzący powinien przeprowadzać chłodzenie wymuszone, gdy temperatura otoczenia jest wyższa niż 30 ℃. Tokarka precyzyjna wymaga cieczy chłodzącej o stałej temperaturze 20±2℃.

4.Ważne! Temperatura płynu chłodzącego musi mieścić się w zakresie 5℃ od temperatury otoczenia; w idealnym przypadku temperatura płynu chłodzącego powinna być o 5 ℃ niższa niż temperatura otoczenia. W przeciwnym razie, jeśli różnica temperatur będzie zbyt duża, wewnątrz wrzeciona elektrycznego może dojść do kondensacji, co prowadzi do uszkodzenia wrzeciona.

5. Jeśli używasz urządzenia chłodzącego wodę, jego temperatura powinna mieścić się w zakresie 22-25 ℃.

6.Podczas przechowywania i transportu silnika wrzeciona zmieni się stan smaru wysokoobrotowego wewnątrz łożyska. Zatem użytkownik powinien najpierw uruchomić go przy niskiej prędkości, zaczynając od najniższej prędkości silnika wrzeciona na 30 minut, a następnie na 20 minut na każde 3000 obrotów, gdy po raz pierwszy otrzyma silniki wrzeciona. W przeciwnym razie wystąpią nietypowe dźwięki, hałas, ciepło i inne zjawiska, które będą miały wpływ na żywotność łożyska, jeśli silnik wrzeciona zostanie uruchomiony bezpośrednio z dużą prędkością. Podczas długotrwałego przechowywania silnik wrzeciona powinien pracować (przy niskiej prędkości) przez 15-30 minut przynajmniej raz w tygodniu.

7. Przed codzienną obróbką należy rozgrzać silnik wrzeciona, uruchomić go na 15-20 minut po osiągnięciu prędkości obróbki, a następnie wykonać precyzyjną obróbkę. Lepiej jest zatrzymywać silnik wrzeciona na dwie godziny dziennie, aby zregenerować zmęczenie mechaniczne i przedłużyć jego żywotność.

8. Silnik wrzeciona posiada blokadę parową i źródło gazu nie może być używane, dopóki nie przejdzie przez separator olej-woda i filtr suchy. Ciśnienie powietrza wynosi 0,2-0,25 MPa, a dokładność filtrowania wynosi 5 μm, w przeciwnym razie spowoduje to uszkodzenie łożyska. Dlatego niezbędny jest dobry separator oleju i wody.

9. Tulejkę zaciskową, nakrętkę i wewnętrzny otwór stożkowy należy oczyścić podczas instalowania ostrzy na silniku wrzeciona, aby uniknąć jakiegokolwiek wpływu na precyzję. Rękojeść ostrza należy wsunąć w tuleję na głębokość większą niż 15 mm.

10.Bez uderzania w pokrywę końcową silnika wrzeciona. Podczas demontażu ostrzy nie należy uderzać młotkiem w tuleję zaciskową i głowicę ostrza. Brak wstrząsów i kolizji podczas transportu, przechowywania i użytkowania, szczególnie należy zwrócić uwagę na końcówkę silnika wrzeciona.

11.Silnik wrzeciona powinien pracować w wyznaczonym kierunku. (Kierunek wskażemy strzałką.)

12. Silnik wrzeciona należy zainstalować i zamocować zgodnie z odpowiednimi rysunkami i instrukcjami.

Co to jest silnik wrzecionowy?

Silnik wrzecionowy jest również nazywany szybkim elektrycznym silnikiem wrzecionowym i odnosi się do obrotu silnika prądu przemiennego o prędkości większej niż 10000 obr./min. Ma zalety dużej prędkości, małych rozmiarów, lekkości, niskiego zużycia materiału, niskiego poziomu hałasu i niskich wibracji, stosowane głównie w drewnie, aluminium, kamieniu, sprzęcie, szkle, PCV i innych gałęziach przemysłu.

Ze względu na szerokie zastosowanie i skrupulatną pracę, dużą prędkość i doskonałą jakość przetwarzania, wykonanie innego zwykłego silnika nie jest w stanie spełnić wymagań technicznych silnika wrzeciona. Silnik wrzecionowy odgrywa ważną rolę w procesie produkcji przemysłowej, dlatego jest szczególnie popularny na całym świecie.
