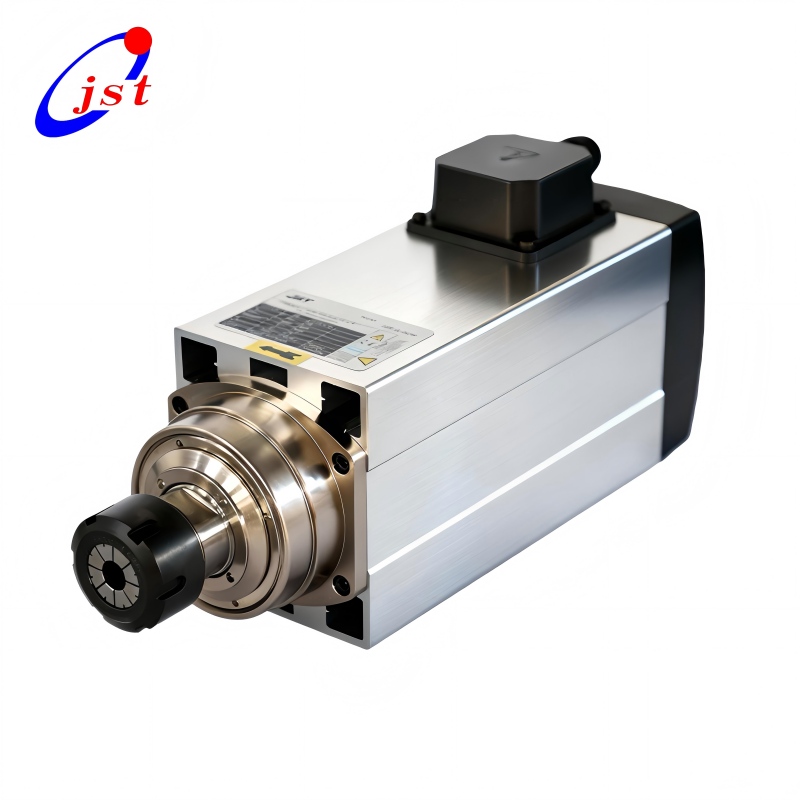

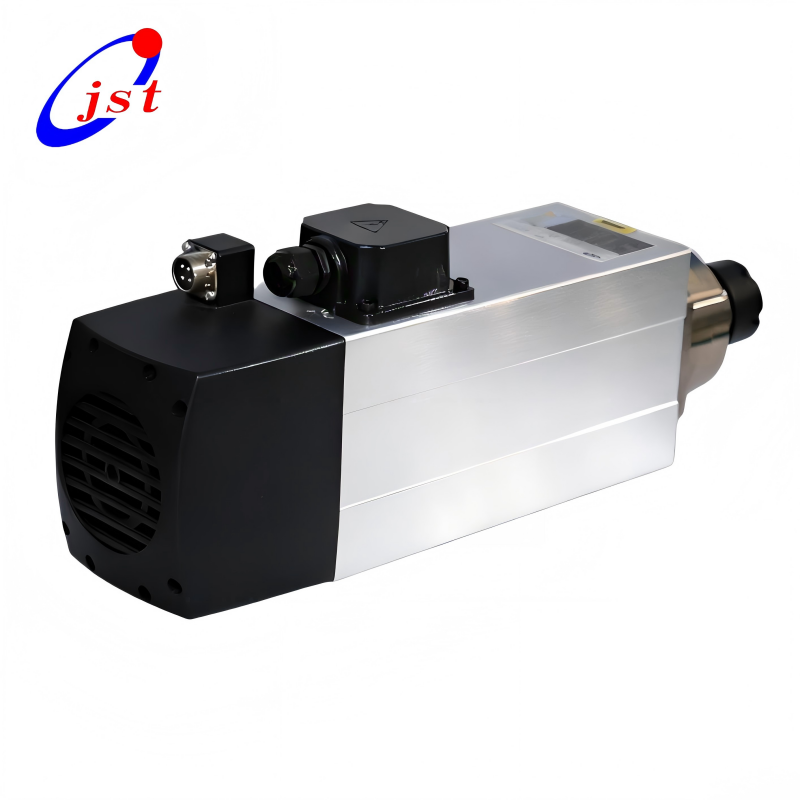

Motore mandrino CNC MTC da 6 kW raffreddato ad aria con ventola di raffreddamento indipendente (ER32)

Panoramica del prodotto

Questo motore mandrino MTC da 6 kW raffreddato ad aria è progettato per applicazioni di lavorazione CNC a carico elevato e di lunga durata.
Dotato di una ventola di raffreddamento indipendente, offre una dissipazione del calore superiore rispetto ai tradizionali mandrini raffreddati ad aria, garantendo prestazioni stabili, maggiore durata e manutenzione ridotta.
Con alta velocità (24000 giri/min personalizzabile), coppia elevata (3,18 Nm) e sistema di pinze ER32, questo mandrino è ideale per la lavorazione del legno, la lavorazione dell'alluminio, l'incisione e i router CNC industriali.

Sistema di raffreddamento con ventola indipendente

Dissipazione del calore più efficiente rispetto ai mandrini raffreddati ad aria standard

Temperatura stabile durante lunghe ore di lavoro

Rischio ridotto di surriscaldamento e danni ai cuscinetti

Ideale per officine dove il raffreddamento ad acqua non è conveniente

Cuscinetti a sfere in ceramica di alta qualità

I cuscinetti a sfera in ceramica di alta qualità garantiscono lunga durata e stabilità alle alte velocità

Vibrazioni ridotte e funzionamento più silenzioso

Ottimizzato per ambienti ad alta temperatura e alta velocità

Lubrificato con grasso resistente alle alte temperature di 200 gradi

Costruito per eseguire

Bilanciamento dinamico ad alta precisione per una rotazione fluida (<0,005 mm)

Eccellente resistenza al sovraccarico e rapida accelerazione

Sigillatura durevole e design antipolvere a due strati per una maggiore durata del motore

Mandrino MTC da 6 KW con ventola di raffreddamento indipendente Specifiche Tecniche

di Specificazione	Dettagli
Modello	JGF60-18Z/6/F
Energia	6KW
Metodo di raffreddamento	Raffreddamento ad aria
Interfaccia/Pinza	ER32
Gamma di velocità	18.000 giri al minuto
Voltaggio	380 V
Frequenza	300Hz
Cuscinetti	Alta precisione/basse vibrazioni
Esaurire	≤ 0,005 mm
Coppia massima	3,18 Nm
Peso netto	14,5 kg
Lubrificazione	Grasso
Applicazioni	Router CNC, centri di lavoro CNC, lavorazione legno/MDF/metalli leggeri

Mandrino MTC da 6 KW con ventola di raffreddamento indipendente Download del disegno PDF

Motore mandrino MTC raffreddato ad aria JST-6kw ER32 con ventola di raffreddamento indipendente.pdf

Applicazioni e utilizzo del mandrino MTC raffreddato ad aria da 6 KW

Router CNC (legno, MDF, acrilico)

Centri di lavoro CNC

Taglio di materiali compositi

Fresatura di metalli leggeri (alluminio, rame, ecc.)

Attrezzature di lavorazione multistazione

Perché scegliere il mandrino MTC raffreddato ad aria JST da 6 kW?

Produttore affidabile di mandrini CNC

Produttore di elettromandrini professionale con anni di esperienza

Qualità stabile e tracciabilità dei componenti

Buon controllo di qualità e test delle prestazioni

OEM e personalizzazione disponibili

Pinze ER personalizzate

Opzioni personalizzate di potenza, velocità, voltaggio e logo

Soluzioni OEM per costruttori di macchine

Esportazione globale e servizio affidabile

Esportato in tutto il mondo: Europa, America, Asia, Medio Oriente…

Supporto alle vendite nella lingua locale

Assistenza post-vendita e tecnica

Prestazioni superiori rispetto a prodotti simili.

Vita lavorativa 3 volte più lunga (2 anni per 8 ore/giorno).

Precisione 10 volte superiore Runout inferiore a 0,005 mm oltre la media del motore mandrino.

Molto facile e veloce da montare.

Guida all'installazione e alla connessione

1. Collegamento elettrico: collegare le fasi U, V, W e la terra protettiva secondo lo schema elettrico.

2. Raffreddamento: comodo design raffreddato ad aria, è fondamentale impostare correttamente i parametri dell'inverter/VFD.

3. Alimentazione aria: fornire aria pulita regolata (se è necessario il cambio dell'utensile pneumatico/la tenuta dell'aria).

(Lo schema elettrico del produttore e il manuale di installazione devono essere seguiti rigorosamente.)

Certificazioni del mandrino JST

Fabbrica di motori mandrino JST

Confezione del mandrino JST

Domande frequenti – Motore mandrino MTC raffreddato ad aria da 6 kW (ER32)

Questo mandrino può funzionare su sistemi a 220 V e 380 V?

Sì, su richiesta sono disponibili più configurazioni di tensione.

Questo mandrino può essere utilizzato sia per il taglio dei metalli che del legno?

Sì, il mandrino ER32 raffreddato ad aria da 6 kW è in grado sia di fresare il legno che di lavorare metalli leggeri (come l'alluminio).

Ho bisogno di un VFD?

SÌ. Per far funzionare il mandrino in modo sicuro ed efficiente è necessario un azionamento a frequenza variabile (VFD) adeguatamente abbinato.

Che ne dici della tua garanzia?

Ogni motore del mandrino ha una garanzia di un anno (12 mesi).

Posso visitare la vostra fabbrica?

Sì, benvenuto calorosamente. N. 8 Hengcui Road, città di Henglin, zona di sviluppo economico di Changzhou, provincia di Jiangsu, Cina.

Suggerimenti per la sicurezza per l'uso quotidiano e la manutenzione del motore mandrino

1. Il motore elettromandrino e il VFD devono essere compatibili tra loro. Le specifiche e le impostazioni dei parametri del VFD devono corrispondere ai parametri nominali del motore del mandrino e bruceranno il motore del mandrino se le impostazioni non sono corrette. (Pertanto, il motore del mandrino deve essere inizialmente collegato al VFD.)

2.Prima di utilizzare il motore del mandrino raffreddato ad acqua, è necessario garantire che il sistema del ciclo di raffreddamento funzioni normalmente. Attenzione: è vietato il funzionamento senza raffreddamento! Il volume dell'acqua di raffreddamento è calcolato in 1 litro/minuto, il flusso minimo dell'acqua di raffreddamento non è inferiore a 5 litri/minuto, il tubo dell'acqua di raffreddamento e l'ugello devono essere collegati in modo affidabile e non vi sono perdite.

3. Il liquido di raffreddamento deve essere pulito e privo di grasso e la temperatura deve essere compresa tra 5 e 30 ℃. Il mezzo di raffreddamento effettuerà un raffreddamento forzato quando la temperatura ambiente è superiore a 30 ℃. Il tornio di precisione richiede un liquido di raffreddamento con una temperatura costante di 20±2℃.

4.Importante! La temperatura del liquido di raffreddamento deve essere entro 5 ℃ dalla temperatura ambiente; idealmente, la temperatura del liquido di raffreddamento dovrebbe essere inferiore di 5 ℃ rispetto alla temperatura ambiente. Altrimenti, se la differenza di temperatura è eccessiva, all'interno dell'elettromandrino potrebbe formarsi della condensa che potrebbe danneggiarlo.

5.Se si utilizza una macchina per il raffreddamento ad acqua, la sua temperatura deve essere compresa tra 22 e 25 ℃.

6.Durante lo stoccaggio e il trasporto del motore del mandrino, lo stato del grasso ad alta velocità all'interno del cuscinetto cambierà. Pertanto, l'utente dovrà farlo funzionare prima a bassa velocità iniziando dalla velocità più bassa del motore del mandrino per 30 minuti e poi 20 minuti per ogni 3000 giri quando riceve per la prima volta i motori del mandrino. Altrimenti si verificheranno suoni, rumori, calore e altri fenomeni anomali che influenzeranno la durata dei cuscinetti se il motore del mandrino viene avviato direttamente ad alta velocità. Durante lo stoccaggio a lungo termine, il motore del mandrino funzionerà (a bassa velocità) per 15-30 minuti almeno una volta alla settimana.

7.Prima della lavorazione quotidiana, il motore del mandrino deve essere riscaldato, fatto funzionare per 15-20 minuti quando viene raggiunta la velocità di lavorazione e quindi eseguire una lavorazione precisa. È meglio fermare il motore del mandrino per due ore ogni giorno per recuperare l'affaticamento meccanico e prolungarne la durata.

8. Il motore del mandrino adotta il blocco del vapore e la fonte di gas non deve essere utilizzata finché non ha superato il separatore olio-acqua e il filtro asciutto. La pressione dell'aria è di 0,2-0,25 MPa e la precisione del filtraggio è di 5 μm, altrimenti si causeranno danni al cuscinetto. Pertanto è essenziale un buon separatore olio-acqua.

9. La pinza, il dado e il foro conico interno devono essere puliti durante l'installazione delle lame sul motore del mandrino per evitare qualsiasi impatto sulla precisione. La maniglia della lama deve essere inserita nella pinza per più di 15 mm.

10.Non martellare la copertura terminale del motore del mandrino. Non è necessario martellare la pinza e la testa della lama durante la rimozione delle lame. Evitare urti o collisioni durante il trasporto, lo stoccaggio e l'utilizzo, prestare particolare attenzione all'estremità del motore del mandrino.

11.Il motore del mandrino deve funzionare nella direzione designata. (Indicheremo la direzione con una freccia.)

12. Il motore del mandrino deve essere installato e fissato secondo i disegni e le istruzioni pertinenti.

Cos'è un motore mandrino?

Il motore mandrino è anche chiamato motore mandrino elettrico ad alta velocità, si riferisce alla rivoluzione di un motore CA da oltre 10000 giri/min. Presenta i vantaggi di alta velocità, dimensioni ridotte, leggerezza, basso consumo di materiale, bassa rumorosità e basse vibrazioni, utilizzato principalmente in legno, alluminio, pietra, ferramenta, vetro, PVC e altri settori.

A causa della sua ampia applicazione e del lavoro meticoloso, dell'elevata velocità e dell'eccellente qualità di lavorazione, la realizzazione di un altro motore ordinario non può soddisfare i requisiti tecnici del motore mandrino. Il motore mandrino svolge un ruolo importante nel processo di produzione industriale, per questo è particolarmente apprezzato in tutto il mondo.
