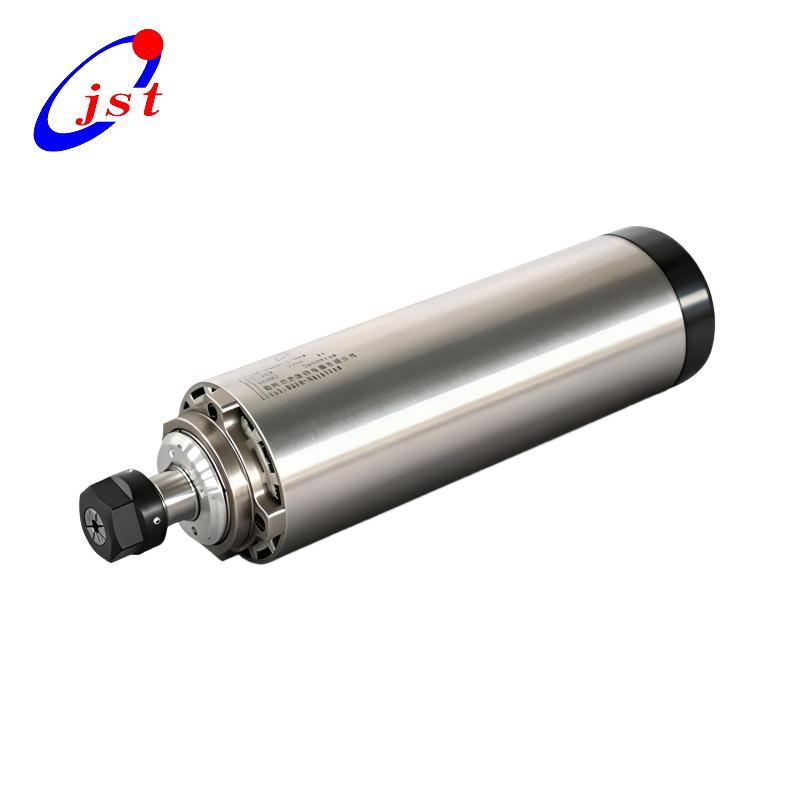

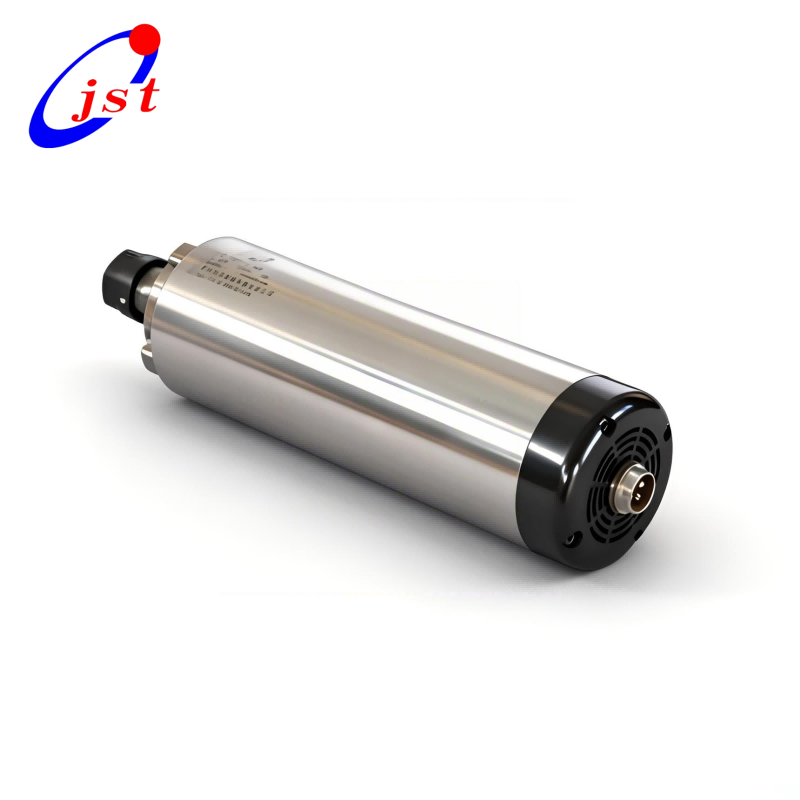

Motore mandrino MTC rotondo raffreddato ad aria da 2,2 kW, diametro 80 mm, con pinza ER20

Panoramica del prodotto

Il motore mandrino MTC rotondo da 2,2 kW raffreddato ad aria è una soluzione compatta e ad alta velocità progettata per lavorazioni CNC leggere e incisioni di precisione.

Con un corpo rotondo da 80 mm, un'alta velocità di 24.000 giri/min e una pinza ER20, questo mandrino è ideale per router CNC, macchine per incisione,

e piccoli sistemi di fresatura dove stabilità, precisione e facilità di installazione sono essenziali.

Raffreddamento ad aria avanzato

L'efficiente sistema raffreddato ad aria riduce l'accumulo di calore senza complessi circuiti dell'acqua

Manutenzione ridotta e installazione più semplice rispetto alle alternative raffreddate ad acqua

Prolunga la durata dei cuscinetti e migliora la precisione della lavorazione

Sistema di pinze ER20

La pinza ER20 supporta utensili di piccolo diametro con elevata precisione di bloccaggio

Ideale per incisioni di precisione e lavorazione di dettagli fini

Alloggiamento rotondo compatto da 80 mm

Corpo del mandrino rotondo di diametro 80 mm

Facile da montare sulla maggior parte delle macchine CNC di piccole e medie dimensioni

Adatto per progetti di macchine con spazio limitato

Specifiche tecniche del mandrino MTC rotondo da 2,2 KW

delle specifiche	Dettagli
Modello	JGF-F80E-2.2
Energia	2,2KW
Metodo di raffreddamento	Raffreddamento ad aria
Interfaccia/Pinza	ER20
Gamma di velocità	24.000 giri al minuto
Voltaggio	220 V
Frequenza	400Hz
Cuscinetti	4 cuscinetti
Esaurire	≤ 0,005 mm
Diametro	80 mm
Peso netto	5,5kg
Lubrificazione	Grasso
Applicazioni	Router CNC, centri di lavoro CNC, lavorazione legno/MDF/metalli leggeri

Download del disegno PDF del mandrino MTC rotondo da 2,2 KW 80 mm

Motore mandrino MTC rotondo raffreddato ad aria JST-2.2kw ER20 da 80 mm.pdf

Applicazioni e utilizzo del mandrino MTC rotondo raffreddato ad aria da 2,2 KW

Macchine per incidere a controllo numerico

Router desktop e piccoli CNC

Lavorazione del legno e realizzazione di insegne

Lavorazione di acrilico, PVC, plastica e MDF

Foratura di PCB e incisione di metalli leggeri

Perché scegliere il mandrino MTC rotondo raffreddato ad aria JST da 2,2 kW?

Produttore affidabile di mandrini CNC

Produttore di elettromandrini professionale con anni di esperienza

Qualità stabile e tracciabilità dei componenti

Buon controllo di qualità e test delle prestazioni

OEM e personalizzazione disponibili

Pinze ER personalizzate

Opzioni personalizzate di potenza, velocità, voltaggio e logo

Soluzioni OEM per costruttori di macchine

Esportazione globale e servizio affidabile

Esportato in tutto il mondo: Europa, America, Asia, Medio Oriente…

Supporto alle vendite nella lingua locale

Assistenza post-vendita e tecnica

Prestazioni superiori rispetto a prodotti simili.

Vita lavorativa 3 volte più lunga (2 anni per 8 ore/giorno).

Precisione 10 volte superiore Runout inferiore a 0,005 mm oltre la media del motore mandrino.

Molto facile e veloce da montare.

Guida all'installazione e alla connessione

1. Collegamento elettrico: collegare le fasi U, V, W e la terra protettiva secondo lo schema elettrico.

2. Raffreddamento: comodo design raffreddato ad aria, è fondamentale impostare correttamente i parametri dell'inverter/VFD.

(Lo schema elettrico del produttore e il manuale di installazione devono essere seguiti rigorosamente.)

Certificazioni del mandrino JST

Fabbrica di motori mandrino JST

Confezione del mandrino JST

Domande frequenti – Motore mandrino MTC rotondo raffreddato ad aria da 2,2 kW 80 mm (ER20)

Questo mandrino può funzionare su sistemi a 220 V e 380 V?

Sì, su richiesta sono disponibili più configurazioni di tensione.

Questo mandrino può essere utilizzato sia per il taglio dei metalli che del legno?

Sì, il mandrino ER20 da 2,2 kW raffreddato ad aria può essere utilizzato per il trattamento superficiale di metalli leggeri (come l'alluminio).

Ho bisogno di un VFD?

SÌ. Per far funzionare il mandrino in modo sicuro ed efficiente è necessario un azionamento a frequenza variabile (VFD) adeguatamente abbinato.

Che ne dici della tua garanzia?

Ogni motore del mandrino ha una garanzia di un anno (12 mesi).

Posso visitare la vostra fabbrica?

Sì, benvenuto calorosamente. N. 8 Hengcui Road, città di Henglin, zona di sviluppo economico di Changzhou, provincia di Jiangsu, Cina.

Suggerimenti per la sicurezza per l'uso quotidiano e la manutenzione del motore mandrino

1. Il motore elettromandrino e il VFD devono essere compatibili tra loro. Le specifiche e le impostazioni dei parametri del VFD devono corrispondere ai parametri nominali del motore del mandrino e bruceranno il motore del mandrino se le impostazioni non sono corrette. (Pertanto, il motore del mandrino deve essere inizialmente collegato al VFD.)

2.Prima di utilizzare il motore del mandrino raffreddato ad acqua, è necessario garantire che il sistema del ciclo di raffreddamento funzioni normalmente. Attenzione: è vietato il funzionamento senza raffreddamento! Il volume dell'acqua di raffreddamento è calcolato in 1 litro/minuto, il flusso minimo dell'acqua di raffreddamento non è inferiore a 5 litri/minuto, il tubo dell'acqua di raffreddamento e l'ugello devono essere collegati in modo affidabile e non vi sono perdite.

3. Il liquido di raffreddamento deve essere pulito e privo di grasso e la temperatura deve essere compresa tra 5 e 30 ℃. Il mezzo di raffreddamento effettuerà un raffreddamento forzato quando la temperatura ambiente è superiore a 30 ℃. Il tornio di precisione richiede un liquido di raffreddamento con una temperatura costante di 20±2℃.

4.Importante! La temperatura del liquido di raffreddamento deve essere entro 5 ℃ dalla temperatura ambiente; idealmente, la temperatura del liquido di raffreddamento dovrebbe essere inferiore di 5 ℃ rispetto alla temperatura ambiente. Altrimenti, se la differenza di temperatura è eccessiva, all'interno dell'elettromandrino potrebbe formarsi della condensa che potrebbe danneggiarlo.

5.Se si utilizza una macchina per il raffreddamento ad acqua, la sua temperatura deve essere compresa tra 22 e 25 ℃.

6.Durante lo stoccaggio e il trasporto del motore del mandrino, lo stato del grasso ad alta velocità all'interno del cuscinetto cambierà. Pertanto, l'utente dovrà farlo funzionare prima a bassa velocità iniziando dalla velocità più bassa del motore del mandrino per 30 minuti e poi 20 minuti per ogni 3000 giri quando riceve per la prima volta i motori del mandrino. Altrimenti si verificheranno suoni, rumori, calore e altri fenomeni anomali che influenzeranno la durata dei cuscinetti se il motore del mandrino viene avviato direttamente ad alta velocità. Durante lo stoccaggio a lungo termine, il motore del mandrino funzionerà (a bassa velocità) per 15-30 minuti almeno una volta alla settimana.

7.Prima della lavorazione quotidiana, il motore del mandrino deve essere riscaldato, fatto funzionare per 15-20 minuti quando viene raggiunta la velocità di lavorazione e quindi eseguire una lavorazione precisa. È meglio fermare il motore del mandrino per due ore ogni giorno per recuperare l'affaticamento meccanico e prolungarne la durata.

8. Il motore del mandrino adotta il blocco del vapore e la fonte di gas non deve essere utilizzata finché non ha superato il separatore olio-acqua e il filtro asciutto. La pressione dell'aria è di 0,2-0,25 MPa e la precisione del filtraggio è di 5 μm, altrimenti si causeranno danni al cuscinetto. Pertanto è essenziale un buon separatore olio-acqua.

9. La pinza, il dado e il foro conico interno devono essere puliti durante l'installazione delle lame sul motore del mandrino per evitare qualsiasi impatto sulla precisione. La maniglia della lama deve essere inserita nella pinza per più di 15 mm.

10.Non martellare la copertura terminale del motore del mandrino. Non è necessario martellare la pinza e la testa della lama durante la rimozione delle lame. Evitare urti o collisioni durante il trasporto, lo stoccaggio e l'utilizzo, prestare particolare attenzione all'estremità del motore del mandrino.

11.Il motore del mandrino deve funzionare nella direzione designata. (Indicheremo la direzione con una freccia.)

12. Il motore del mandrino deve essere installato e fissato secondo i disegni e le istruzioni pertinenti.

Cos'è un motore mandrino?

Il motore mandrino è anche chiamato motore mandrino elettrico ad alta velocità, si riferisce alla rivoluzione di un motore CA da oltre 10000 giri/min. Presenta i vantaggi di alta velocità, dimensioni ridotte, leggerezza, basso consumo di materiale, bassa rumorosità e basse vibrazioni, utilizzato principalmente in legno, alluminio, pietra, ferramenta, vetro, PVC e altri settori.

A causa della sua ampia applicazione e del lavoro meticoloso, dell'elevata velocità e dell'eccellente qualità di lavorazione, la realizzazione di un altro motore ordinario non può soddisfare i requisiti tecnici del motore mandrino. Il motore mandrino svolge un ruolo importante nel processo di produzione industriale, per questo è particolarmente apprezzato in tutto il mondo.
