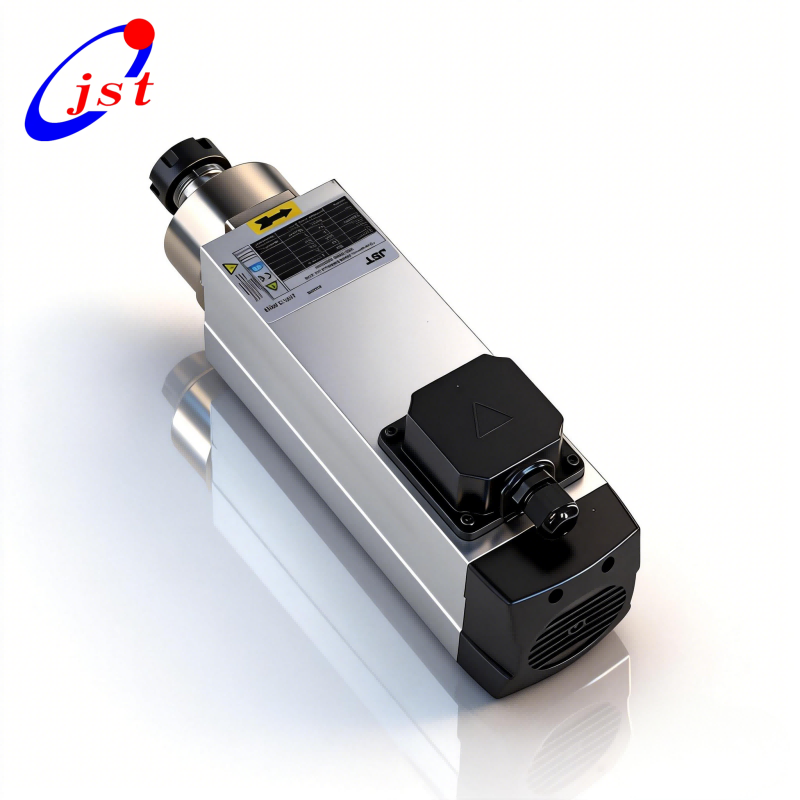

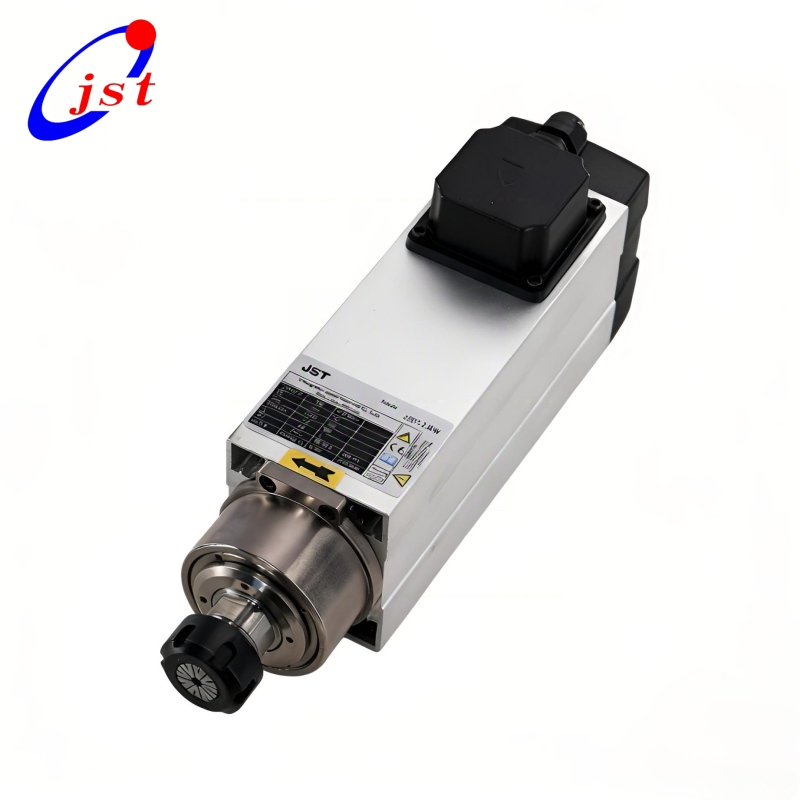

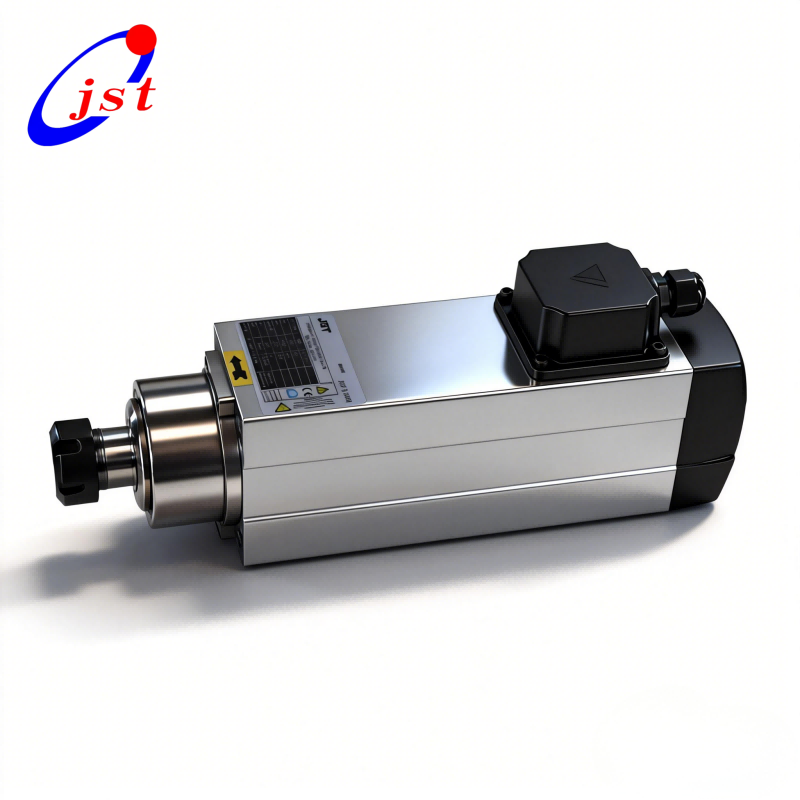

2.2kW 空冷 MTC スピンドル モーター、ER20 コレット付き、フランジなし

製品概要

この 2.2 kW 空冷 MTC スピンドル モーターは、要求の厳しい CNC 加工アプリケーションに優れたパフォーマンスと信頼性を提供します。

木材、アルミニウムなどの軽金属、プラスチック、発泡体、ゴム、その他の材料の高速プロファイリング、穴あけ、切断、彫刻、溝加工に使用されます。

高度な空冷

効率的な空冷システムにより、複雑な水回路を使用せずに熱の蓄積を軽減します。

水冷式の代替品と比較して、メンテナンスの負担が少なく、設置が簡単です。

ベアリング寿命の延長と加工精度の向上

プレミアムセラミックボールベアリング

高品質セラミックボールベアリングにより長寿命と高速安定性を実現

振動を低減し、より静かな動作を実現

高温・高速環境向けに最適化

200度の高温に耐えるグリースで潤滑されています。

パフォーマンスを追求した設計

スムーズな回転を実現する高精度ダイナミックバランス (＜0.005mm)

優れた過負荷耐性と高速加速

耐久性の高いシーリングと 2 層防塵設計によりモーターの寿命を延長

2.2 KW MTC スピンドルの技術仕様

仕様の	詳細
モデル	JGF47-18Z/2.2
力	2.2KW
冷却方法	空冷
インターフェース/コレット	ER20
速度範囲	18,000RPM
電圧	380V/220V
頻度	300Hz
ベアリング	高精度・低振動
なくなる	≤ 0.005 mm
最大トルク	1.17Nm
正味重量	7kg
潤滑	グリース
アプリケーション	CNCルーター、CNCマシニングセンター、木材/MDF/軽金属加工

2.2 KW MTC スピンドル PDF 図面のダウンロード

JST-2.2kw ER20 空冷 MTC スピンドルモーター フランジなし.pdf

2.2 KW 空冷 MTC スピンドルの用途と使用法

CNCルーターマシン（木材、MDF、アクリル）

CNCマシニングセンター

複合材料の切断

軽金属のフライス加工（アルミニウム、銅など）

マルチステーション加工機

JST 2.2 kW 空冷 MTC スピンドルを選ぶ理由?

信頼できる CNC スピンドル メーカー

長年の経験を持つ電動スピンドル専門メーカー

安定した品質と部品のトレーサビリティ

優れた品質管理と性能テスト

OEMおよびカスタマイズが可能

カスタム ER コレット

カスタムの電力、速度、電圧、ロゴのオプション

機械製造業者向けの OEM ソリューション

世界への輸出と信頼できるサービス

世界中に輸出されています: ヨーロッパ、アメリカ、アジア、中東…

現地言語での販売サポート

アフターセールスおよび技術サポート

同等の製品と比較して優れたパフォーマンス。

耐用年数が3倍（1日8時間使用で2年）。

平均的なスピンドルモーターの 10 倍の精度で振れが 0.005mm 未満。

組み立てが非常に簡単かつ迅速です。

インストールおよび接続ガイド

1. 電気接続: 配線図に従って、U、V、W 相と保護アースを接続します。

2. 冷却: 便利な空冷設計。インバーター/VFD パラメーターを正しく設定することが重要です。

3. 空気供給: 調整されたきれいな空気を供給します (空気圧ツールの交換/エア シールが必要な場合)。

(メーカーの配線図と設置マニュアルに厳密に従ってください。)

JSTスピンドルの認証

JSTスピンドルモーター工場

JSTスピンドルの梱包

FAQ – 2.2kW 空冷 MTC スピンドルモーター (ER20)

このスピンドルは 220 V および 380 V システムで動作できますか?

はい - ご要望に応じて複数の電圧構成をご利用いただけます。

このスピンドルは木材だけでなく金属の切断にも使用できますか?

はい、2.2kW 空冷 ER20 スピンドルは、木材のルーティングと軽金属 (アルミニウムなど) の加工の両方が可能です。

VFDは必要ですか?

はい。スピンドルを安全かつ効率的に動作させるには、適切に適合した可変周波数ドライブ (VFD) が必要です。

保証はどうですか？

すべてのスピンドル モーターには 1 年 (12 か月) の保証が付いています。

あなたの工場を訪問できますか?

はい、大歓迎です。中国江蘇省常州経済開発区恒林鎮恒水路8号。

スピンドルモーターの日常使用およびメンテナンスに関する安全上のヒント

1.電動スピンドルモーターとVFDの相性が良いこと。 VFD の仕様とパラメータ設定はスピンドル モータの公称パラメータと一致する必要があり、設定が正しくないとスピンドル モータが焼損します。 (そのため、最初にスピンドルモーターをVFDに接続する必要があります。)

2.水冷スピンドルモータを使用する前に、冷却サイクルシステムが正常に動作することを確認してください。注意してください: 冷却されていない状態での走行は禁止されています。冷却水の量は1リットル/分あたりで計算され、冷却水の最小流量は5リットル/分以上であり、冷却水パイプとノズルは確実に接続され、漏れがないこと。

3.冷却液は清浄でグリースが含まれていないものとし、温度は5～30℃以内にしてください。冷媒は周囲温度が30℃以上の場合は強制冷却するものとします。精密旋盤では20±2℃の一定温度の冷却液が必要です。

4.重要！冷却水の温度は周囲温度から 5℃以内である必要があります。冷却水の温度は周囲温度より 5℃低いことが理想です。温度差が大きすぎると電動スピンドル内部に結露が発生し、スピンドルの破損につながる可能性があります。

5.水冷機を使用する場合、その温度は22〜25℃以内でなければなりません。

6.スピンドルモータの保管・輸送中は、軸受内部の高速グリースの状態が変化します。したがって、ユーザーは、初めてスピンドル モーターを受け取ったときに、最初はスピンドル モーターの最低速度から 30 分間起動し、その後 3000 回転ごとに 20 分間低速で実行する必要があります。スピンドルモーターを高速で直接始動すると、異音、騒音、発熱などが発生し、ベアリングの寿命に影響を与える可能性があります。長期保管中は、少なくとも週に 1 回、スピンドル モーターを 15 ～ 30 分間 (低速で) 動作させる必要があります。

7. 毎日の加工の前に、スピンドルモーターを暖機し、加工速度に達したら 15 ～ 20 分間回転させてから、精密加工を実行します。スピンドルモーターの機械的疲労を回復し、寿命を延ばすためには、毎日 2 時間停止した方がよいでしょう。

8.スピンドルモーターはベーパーロックを採用しており、ガス源は油水分離器と乾燥フィルターを通過するまで使用できません。エア圧力は0.2～0.25Mpa、濾過精度は5μmです。そうでない場合、ベアリングが損傷する可能性があります。したがって、優れた油水分離器が不可欠です。

9.スピンドルモータにブレードを取り付ける際は、精度への影響を避けるため、コレット、ナット、内側のテーパ穴を洗浄してください。ブレードハンドルはコレットに15mm以上挿入してください。

10.スピンドルモーターのエンドカバーをハンマーで叩いたりしないでください。ブレードを取り外すときにコレットとブレードヘッドをハンマーで叩く必要はありません。輸送、保管、使用中に衝撃や衝突を与えないでください。特にスピンドルモーターの端部には注意してください。

11.スピンドルモーターは指定された方向に回転するものとします。 （方向を矢印で示します。）

12.スピンドルモーターは、関連する図面と指示に従って設置および固定されなければなりません。

スピンドルモーターとは何ですか?

スピンドル モーターは高速電動スピンドル モーターとも呼ばれ、10000 RPM 以上の AC モーターの回転を指します。高速、小型、軽量、低材料消費、低騒音、低振動という利点があり、主に木材、アルミニウム、石材、金物、ガラス、PVC、その他の業界で使用されています。

応用範囲が広く、作業が丁寧で、速度が速く、加工品質が優れているため、通常のモーターを製造するだけではスピンドルモーターの技術的要件を満たすことができません。スピンドルモーターは工業生産プロセスにおいて重要な役割を果たしており、特に世界中で人気があります。
