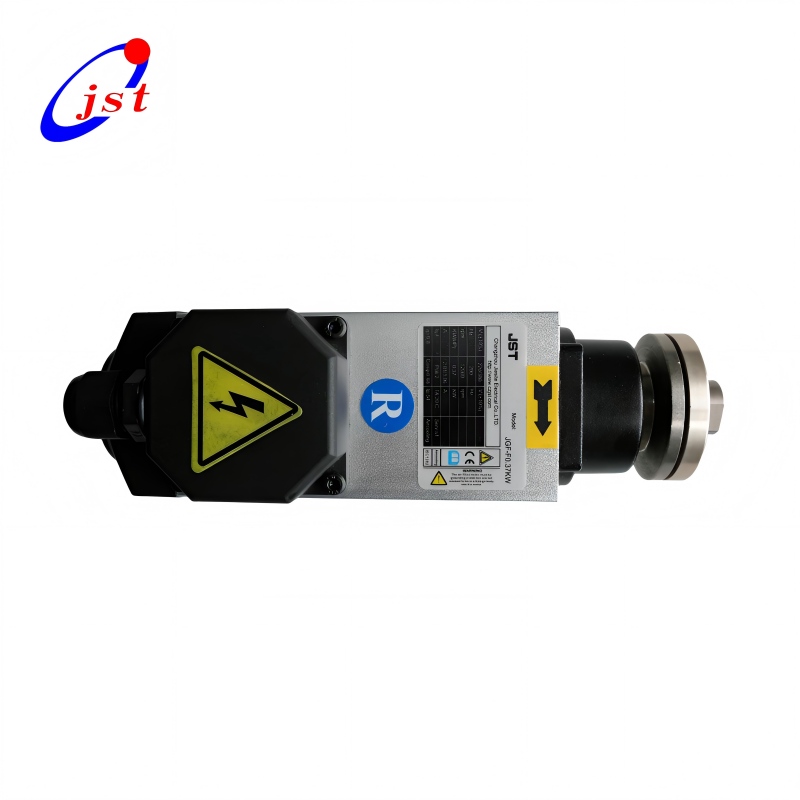

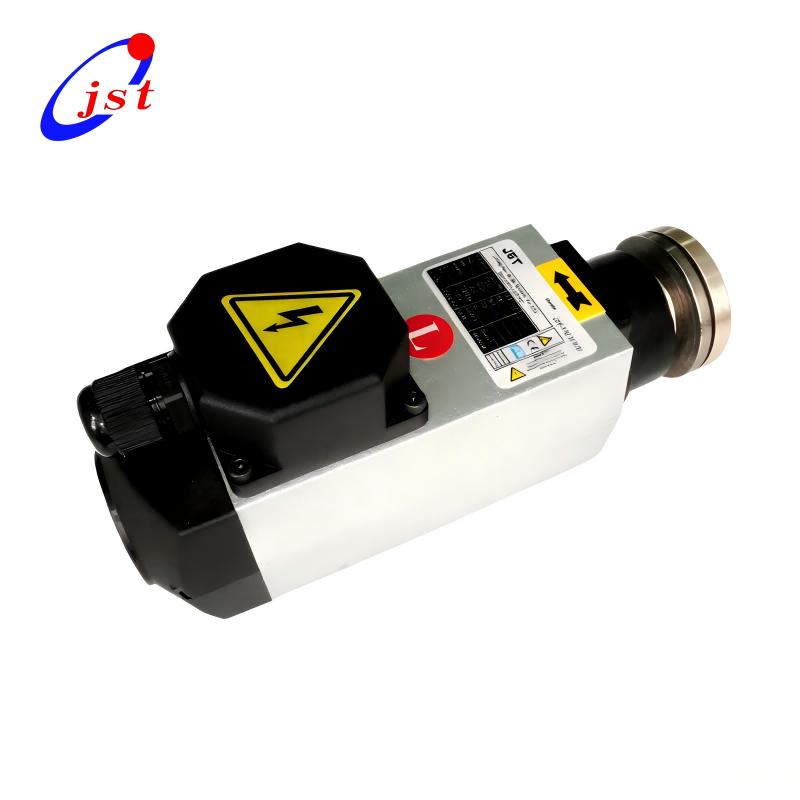

JFB35-12Z/0.37 スピンドル モーターは、パネル家具の生産に使用されるエッジ バンディング機械用に特別に設計されています。定格電力 0.37 kW を備え、高品質のエッジ バンディングを実現するために重要な、安定したパフォーマンスと正確な制御を提供します。このモーターは、スロッティング、プレミーリング、トリミング、トラッキング、ファイントリミング (このモデルはエンドトリミング用) などのさまざまな重要な機能をサポートしており、これらの機能はすべて滑らかで正確なエッジを生成するために不可欠です。
高品質の素材と高度な設計で構築された JFB35-12Z/0.37 は、優れた安定性、耐久性、長寿命を提供します。コンパクトな構造と低振動設計により、現代の家具製造における連続的で高精度な作業に最適です。大量のパネル家具を生産している場合でも、長期間にわたる信頼性の高いパフォーマンスが必要な場合でも、このモーターは優れた性能を発揮します。
JFB35-12Z/0.37
日本時間
380V/220V
200Hz
12000RPM
Φ22クランププレート M12×1.75 左右
| 数量: | |
|---|---|
製品説明
JFB35-12Z/0.37 スピンドル モーターは、パネル家具の生産で使用されるエッジ バンディング機械用に特別に設計されています。
定格電力 0.37 kW を備え、高品質のエッジ バンディングを実現するために重要な、安定したパフォーマンスと正確な制御を提供します。
このモーターは、スロッティング、プレミリング、トリミング、トラッキング、ファイントリミング (このモデルは エンドトリミング用) などのさまざまな重要な機能をサポートしており、これらの機能はすべて滑らかで正確なエッジを生成するために不可欠です。
高品質の素材と高度な設計で構築された JFB35-12Z-0.37 は、優れた安定性、耐久性、長寿命を提供します。
コンパクトな構造と低振動設計により、現代の家具製造における連続的で高精度な作業に最適です。
大量のパネル家具を生産している場合でも、長期間にわたる信頼性の高いパフォーマンスが必要な場合でも、このモーターは優れた性能を発揮します。
高速パフォーマンス
最大 12,000 rpm の定格速度により、正確かつスムーズなエッジバンディング作業を実現します。
安定・確実な動作
モーター構造の最適化により、連続使用時でも振動が少なく安定した出力を実現します。
複数のエッジバンディング機能
スロッティング、プレミリング、トリミング、トラッキング、細かいトリミングプロセスに適しています。
コンパクト設計
省スペース構造により、さまざまなエッジバンディングマシンに簡単に組み込むことができます。
長寿命 グリース
潤滑を備えた高品質ベアリングにより、摩耗とメンテナンスの頻度が軽減されます。
| 仕様 | 詳細 |
|---|---|
| モデル | JFB35-12Z/0.37 |
| 力 | 0.37KW |
| 冷却方法 | 空冷 |
| 軸端接続 | Φ22クランププレート M12×1.75 左右 |
| 頻度 | 200Hz |
| 速度範囲 | 12,000RPM |
| 電圧 | 380V/220V |
| 現在 | 1.1A/2.1A |
| ベアリング | 高精度・低振動 |
| なくなる | ≤ 0.015 mm |
| 正味重量 | 2.5kg |
| 潤滑 | グリース |
JFB35-12Z-0.37 エッジバンディングマシン端部トリミング用高速モーター.pdf
モーター JFB35-12Z/0.37 は、主にパネル家具を加工するためのエッジバンディングマシンに使用されます。
スロッティング、プレフライス加工、トリミング、およびトラッキング機能 (このモデルは エンド トリミング用) を処理する多用途性により、現代の木工や家具の製造において不可欠なコンポーネントとなっています。
その精度により滑らかな仕上げが保証され、高品質のエッジバンディング作業に最適です。
カスタムの電力、速度、電圧、ロゴのオプション
機械製造業者向けの OEM ソリューション
世界中に輸出されています: ヨーロッパ、アメリカ、アジア、中東…
現地言語での販売サポート
アフターセールスおよび技術サポート
耐用年数が2倍（1日8時間使用で2年）。
3 倍の精度 平均的なエッジバンダースピンドルと比べて振れは 0.015mm 未満です。
組み立てが非常に簡単かつ迅速です。
CE認証
EMC認証
LVD認証
品質認証
ROHS認証
UKCA認証
JST社外
JSTワークショップ
JSTワークショップ
JSTワークショップ
JSTの設備
JSTの設備
パッキング
パッキング
パッキング
パッキング
パッキング
JFB35-12Z/0.37 モーターは、パネル家具の製造に使用されるエッジバンディングマシン用に特別に設計されています。
はい。このモーターは安定した構造、低振動設計、グリース潤滑システムを備えており、産業用エッジバンディング用途での長期連続運転に最適です。
はい - ご要望に応じて複数の電圧構成をご利用いただけます。
はい。スピンドルを安全かつ効率的に動作させるには、適切に適合した可変周波数ドライブ (VFD) が必要です。
すべてのスピンドル モーターには 1 年 (12 か月) の保証が付いています。
はい、大歓迎です。中国江蘇省常州経済開発区恒林鎮恒水路8号。
1.電動スピンドルモーターとVFDの相性が良いこと。 VFD の仕様とパラメータ設定はスピンドル モータの公称パラメータと一致する必要があり、設定が正しくないとスピンドル モータが焼損します。 (そのため、最初にスピンドルモーターをVFDに接続する必要があります。)
2.水冷スピンドルモータを使用する前に、冷却サイクルシステムが正常に動作することを確認してください。注意してください: 冷却されていない状態での走行は禁止されています。冷却水の量は1リットル/分あたりで計算され、冷却水の最小流量は5リットル/分以上であり、冷却水パイプとノズルは確実に接続され、漏れがないこと。
3.冷却液は清浄でグリースが含まれていないものとし、温度は5～30℃以内にしてください。冷媒は周囲温度が30℃以上の場合は強制冷却するものとします。精密旋盤では20±2℃の一定温度の冷却液が必要です。
4.重要！冷却水の温度は周囲温度から 5℃以内である必要があります。冷却水の温度は周囲温度より 5℃低いことが理想です。温度差が大きすぎると電動スピンドル内部に結露が発生し、スピンドルの破損につながる可能性があります。
5.水冷機を使用する場合、その温度は22〜25℃以内でなければなりません。
6.スピンドルモータの保管・輸送中は、軸受内部の高速グリースの状態が変化します。したがって、ユーザーは、初めてスピンドル モーターを受け取ったときに、最初はスピンドル モーターの最低速度から 30 分間起動し、その後 3000 回転ごとに 20 分間低速で実行する必要があります。スピンドルモーターを高速で直接始動すると、異音、騒音、発熱などが発生し、ベアリングの寿命に影響を与える可能性があります。長期保管中は、少なくとも週に 1 回、スピンドル モーターを 15 ～ 30 分間 (低速で) 動作させる必要があります。
7. 毎日の加工の前に、スピンドルモーターを暖機し、加工速度に達したら 15 ～ 20 分間回転させてから、精密加工を実行します。スピンドルモーターの機械的疲労を回復し、寿命を延ばすためには、毎日 2 時間停止した方がよいでしょう。
8.スピンドルモーターはベーパーロックを採用しており、ガス源は油水分離器と乾燥フィルターを通過するまで使用できません。エア圧力は0.2～0.25Mpa、濾過精度は5μmです。そうでない場合、ベアリングが損傷する可能性があります。したがって、優れた油水分離器が不可欠です。
9.スピンドルモータにブレードを取り付ける際は、精度への影響を避けるため、コレット、ナット、内側のテーパ穴を洗浄してください。ブレードハンドルはコレットに15mm以上挿入してください。
10.スピンドルモーターのエンドカバーをハンマーで叩いたりしないでください。ブレードを取り外すときにコレットとブレードヘッドをハンマーで叩く必要はありません。輸送、保管、使用中に衝撃や衝突を与えないでください。特にスピンドルモーターの端部には注意してください。
11.スピンドルモーターは指定された方向に回転するものとします。 （方向を矢印で示します。）
12.スピンドルモーターは、関連する図面と指示に従って設置および固定されなければなりません。
スピンドル モーターは高速電動スピンドル モーターとも呼ばれ、10000 RPM 以上の AC モーターの回転を指します。高速、小型、軽量、低材料消費、低騒音、低振動という利点があり、主に木材、アルミニウム、石材、金物、ガラス、PVC、その他の業界で使用されています。
応用範囲が広く、作業が丁寧で、速度が速く、加工品質が優れているため、通常のモーターを製造するだけではスピンドルモーターの技術的要件を満たすことができません。スピンドルモーターは工業生産プロセスにおいて重要な役割を果たしており、特に世界中で人気があります。
