JGP-A9 CNC ドリリンググループユニット 2.2kW 木工用多軸ドリリングヘッド

製品概要

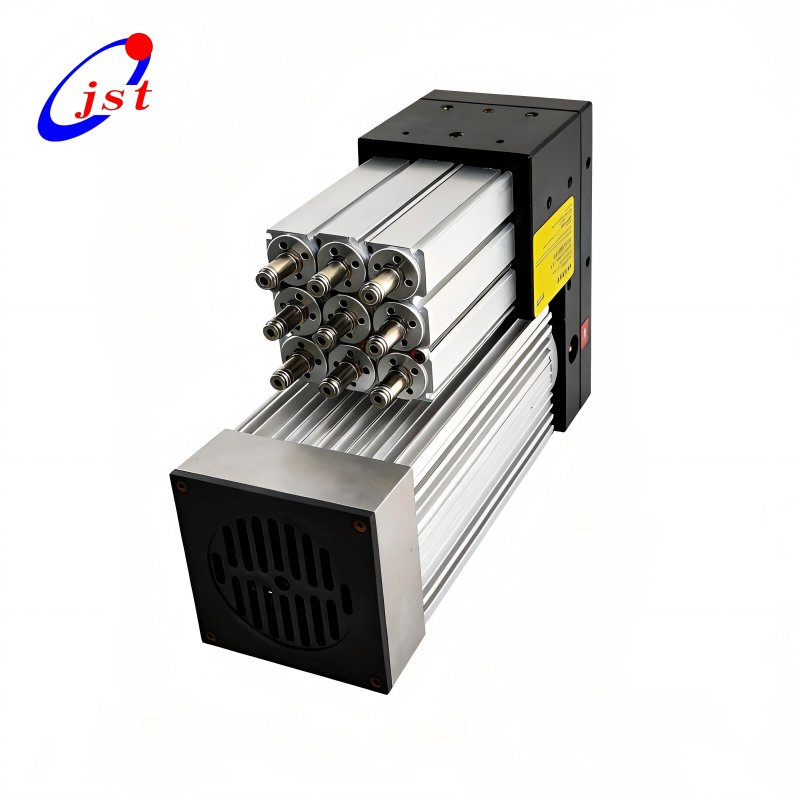

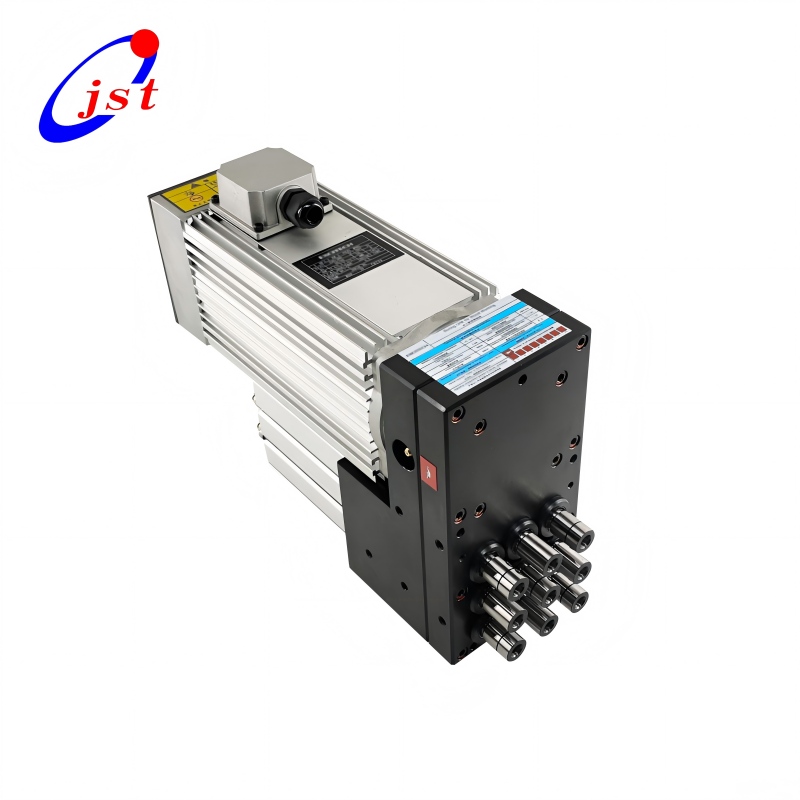

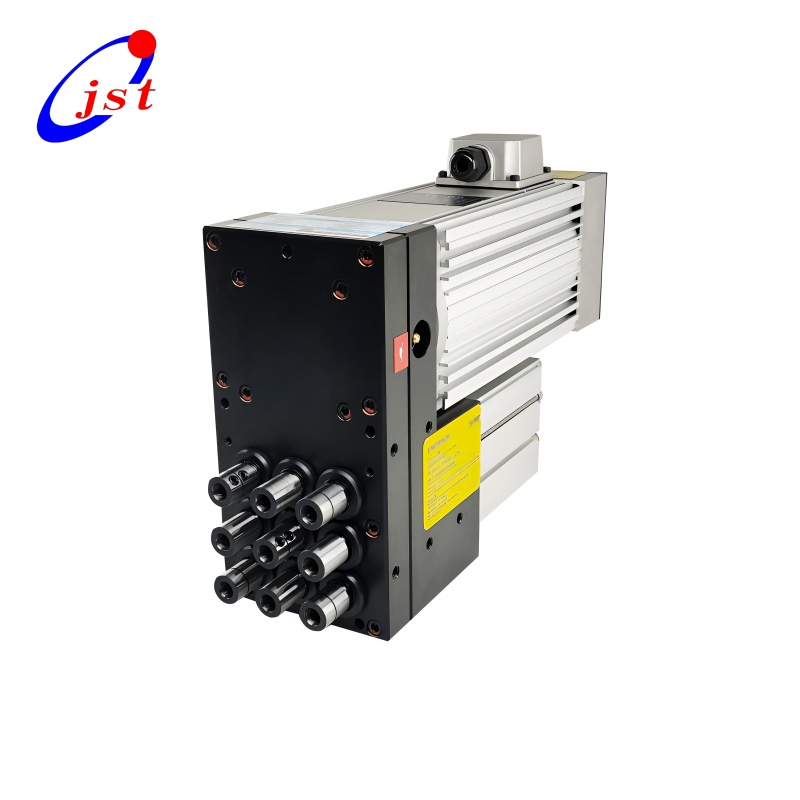

JGP-A9 CNC ドリリング グループ ユニットは、6 面ボール盤および CNC 木工機器向けに調整された高性能マルチスピンドル ドリリング ヘッドです。 2.2kWモーターを搭載し、木材、MDF、合板などのパネル材への高速かつ高精度な穴あけを実現します。

9本の垂直穴あけスピンドルを統合し、同時穴あけが可能となり生産性が大幅に向上します。強化された設計により安定性が確保され、振動が最小限に抑えられ、低温度上昇と低騒音動作により安定した高品質の穴あけが可能になります。正確なキー溝の一致により位置合わせ精度がさらに保証され、木工やパネル加工用途に最適です。

JGP-A9 は、効率、信頼性、精度が最優先されるパネル家具の製造、キャビネットの製造、その他の CNC 穴あけ用途に最適です。

主な特長

2.2kWの高性能モーター で安定した連続穴あけが可能

9 つの垂直スピンドル 効率的な多穴穴あけのための

強化されたベースプレート により剛性と安定性が向上

低振動、低騒音動作 で正確な結果を実現

モーターの高速動作 による生産性の向上

正確なキー溝のマッチング により一貫したスピンドルの位置合わせが可能

コンパクトな設計 CNC システムと簡単に統合できる

JGP-A9 ドリリングヘッド 技術仕様

仕様	詳細
モデル	JGP-A9
力	2.2KW
電圧	220/380V
現在	7.4/5.3A
速度範囲	2800-3400 RPM
頻度	50～60Hz
垂直穴あけ速度	4500rpm
水平穴あけ速度	4500rpm
垂直ドリルストローク	68mm
ドリル径	Ø10mm
垂直ドリルの数	9
重さ	27kg
アプリケーション	6面CNCボール盤、木工用CNCマシニングセンター、  パネル家具生産ライン、キャビネットおよびワードローブの製造、  MDF、合板、無垢材用の自動穴あけシステム

JGP-A9 ドリリングヘッド PDF 図面ダウンロード

JGP-A9 CNC ドリリンググループユニット 2.2kW 木工機械用多軸ドリリングヘッド.pdf

JGP-A9 ドリリングヘッドの用途と使い方

6面CNCボール盤

木工用CNCマシニングセンター

パネル家具生産ライン

キャビネットおよびワードローブの製造

MDF、合板、無垢材用の自動穴あけシステム

JST JGP-A9 ドリリングヘッドを選ぶ理由

OEMおよびカスタマイズが可能

カスタム速度、電圧、ロゴオプション

機械製造業者向けの OEM ソリューション

安定した品質管理による工場直送

専門的な技術サポートと迅速な対応

厳格な動的バランステストと振れ精度テストにより、各スピンドルの優れた品質が保証されます。

梱包と発送

内側の保護フォームケース。

外箱は合板製の配送箱です。

オプション: カスタムブランドのパッケージも利用可能です。

JSTスピンドルの認証

JSTスピンドルモーター工場

JSTスピンドルの梱包

FAQ – JGP-A9 ドリリングヘッド

CNCドリリンググループユニットとは何ですか?

CNC ドリリング グループ ユニットは、複数のスピンドルを備えた統合ドリリング ヘッドで、CNC 木工機械やパネル加工機で効率的かつ正確なドリリング操作を実行できるように設計されています。

CNCドリリングユニットJGP-A9はどのような機械に使用されますか?

JGP-A9は主に6面ボール盤、CNC木工機械、MDF、合板、無垢材のパネル家具製造装置に使用されます。

この CNC ドリリング ヘッドはどのような材料を加工できますか?

キャビネットや家具の製造に使用されるMDF、パーティクルボード、合板、積層板、無垢材などの木工材料に適しています。

マルチスピンドルドリリングユニットの利点は何ですか?

マルチスピンドルドリリングユニットは、シングルスピンドルドリリングソリューションと比較して、加工時間を短縮し、穴位置の一貫性を向上させ、振動を最小限に抑え、生産性を向上させます。

このCNCドリリングユニットはカスタマイズできますか?

はい。電圧、穴あけ設定、および設置インターフェイスは、さまざまな CNC マシンの要件や OEM アプリケーションに応じてカスタマイズできます。

あなたの工場を訪問できますか?

はい、大歓迎です。中国江蘇省常州経済開発区恒林鎮恒水路8号。
