Двигатель шпинделя шлицевой пилы мощностью 3,7 кВт для деревообработки JGFK60-12Z/3,7

Обзор продукта

JGFK60-12Z/3.7 — это мощный шпиндельный двигатель для деревообрабатывающей пилы, предназначенный для станков для резки деревянных дверей, долбежных станков и оборудования для долбежного производства полов.
Этот шпиндель мощностью 3,7 кВт, предназначенный для точной резки на низкой скорости и с высоким крутящим моментом, обеспечивает стабильную производительность, превосходную жесткость и длительный срок службы в условиях непрерывного промышленного производства.
Благодаря прочной конструкции корпуса, точно сбалансированному ротору и усиленной системе подшипников,

он обеспечивает плавную работу, снижение вибрации и постоянную точность резки, что делает его идеальным для профессиональных производителей деревообработки.

Ключевые преимущества

Высокий крутящий момент для резки глубоких пазов

Номинальная мощность 3,7 кВт

Крутящий момент 2,97 Нм

Стабильная производительность при 12 000 об/мин.
Идеально подходит для прорезания пазов в тяжелой древесине и точных операций резки.

Подшипниковая система промышленного класса

4 подшипника высокой жесткости

Более высокая грузоподъемность

Снижение вибрации и шума

Более длительный срок службы

Прецизионная инженерная структура

Компактный и жесткий корпус

Профессиональная динамическая балансировка

Низкий уровень шума, плавное вращение.

Подходит для длительной непрерывной работы.

Технические характеристики пильного шпинделя мощностью 3,7 кВт

Подробные	характеристики
Модель	ДЖГФК60-12З/3,7
Власть	3,7 КВт
Метод охлаждения	Воздушное охлаждение
Концевое соединение вала	Ось Φ30 — M12 (слева/справа)
Частота	200 Гц
Диапазон скоростей	12000 об/мин
Напряжение	380В
Текущий	7,5 А
Подшипники	Высокая точность/низкая вибрация
Биение зажимной пластины	0,01 мм
Крутящий момент	2,97 Нм
Масса	15 кг
Смазка	Смазка

Приложения

Этот шпиндельный двигатель для деревообработки широко используется в:

Машины для резки деревянных дверей

Долбежные станки по дереву

Напольное долбежное оборудование

Обработка панелей из массива дерева

Деревообрабатывающие производственные линии с ЧПУ

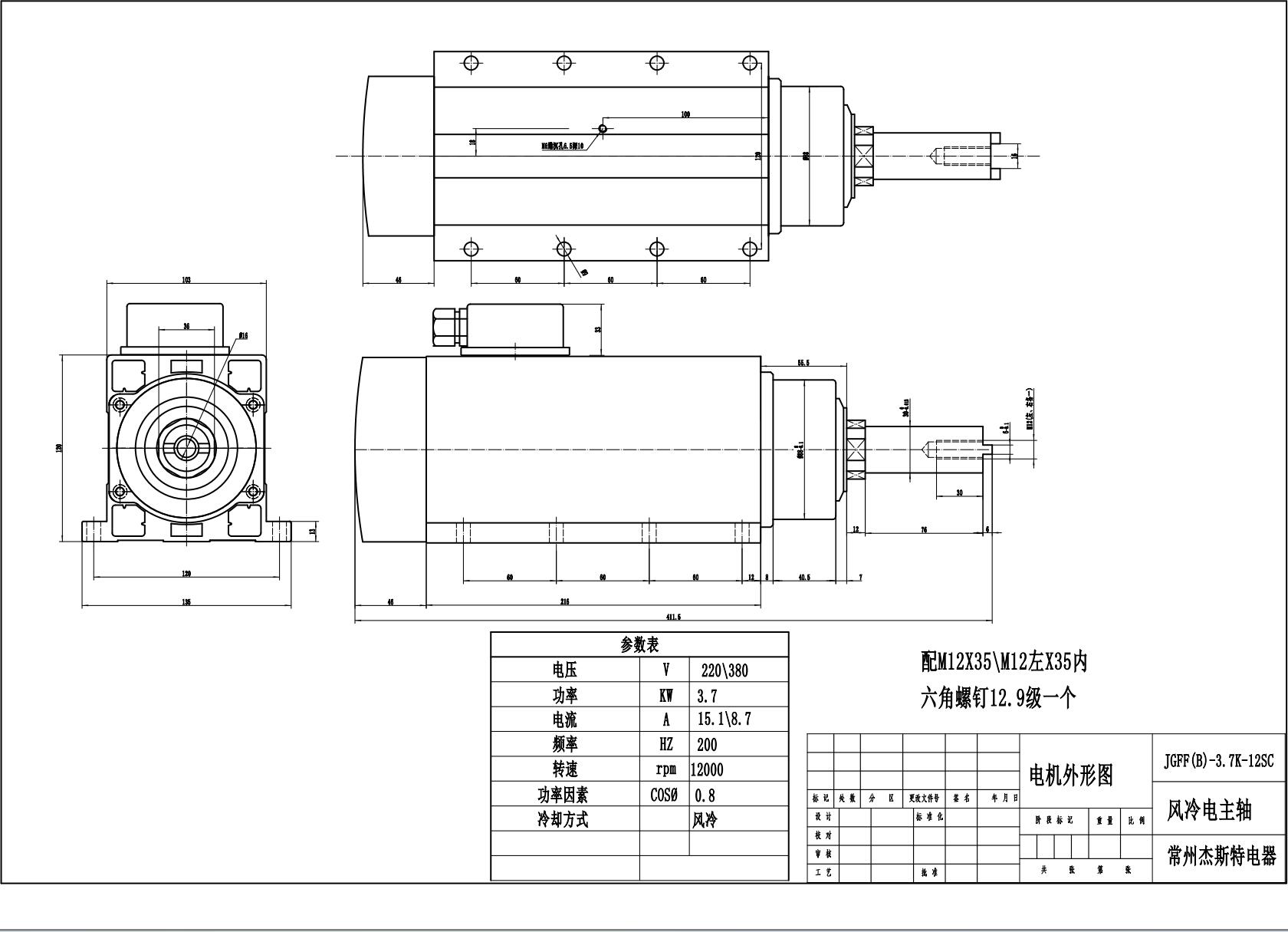

Пильный шпиндель мощностью 3,7 кВт Скачать PDF-чертеж

JGFK60-12Z-3.7 Двигатель шпинделя шлицевой пилы для деревообработки 3,7 кВт.pdf

Сертификаты шпинделя JST

JST Завод шпиндельных двигателей

Упаковка шпинделя JST

Часто задаваемые вопросы — Двигатель шпинделя пилы мощностью 3,7 кВт с воздушным охлаждением

Может ли этот шпиндель работать в системах с напряжением 220 В и 380 В?

Да — по запросу доступны несколько конфигураций напряжения.

Можно ли использовать этот шпиндель для резки металла так же, как и дерева?

Нет, обычно шпиндель пилы с воздушным охлаждением мощностью 3,7 кВт нельзя использовать для обработки металла или камня.

Нужен ли мне VFD?

Да. Для безопасной и эффективной работы шпинделя необходим правильно подобранный преобразователь частоты (ЧРП).

Как насчет вашей гарантии?

На каждый шпиндельный двигатель предоставляется гарантия один год (12 месяцев).

Могу ли я посетить вашу фабрику?

Да, приветствую тепло. № 8 Hengcui Road, город Хэнлинь, зона экономического развития Чанчжоу, провинция Цзянсу, Китай.

Советы по безопасности при ежедневном использовании и обслуживании шпиндельного двигателя

1. Электродвигатель шпинделя и преобразователь частоты должны подходить друг другу. Технические характеристики и настройки параметров ЧРП должны соответствовать номинальным параметрам двигателя шпинделя, и двигатель шпинделя сгорит, если настройки неверны. (Поэтому двигатель шпинделя сначала должен быть подключен к ЧРП.)

2. Прежде чем использовать двигатель шпинделя с водяным охлаждением, необходимо убедиться, что система цикла охлаждения работает нормально. Обратите внимание: эксплуатация без охлаждения запрещена! Объем охлаждающей воды рассчитывается из расчета 1 л/мин, минимальный расход охлаждающей воды не менее 5 л/мин, патрубок охлаждающей воды и патрубок должны быть надежно соединены и не иметь утечек.

3. Охлаждающая жидкость должна быть чистой и обезжиренной, а температура должна находиться в пределах 5–30 ℃. Охлаждающая среда должна обеспечивать принудительное охлаждение, когда температура окружающей среды превышает 30 ℃. Прецизионный токарный станок требует охлаждающей жидкости с постоянной температурой 20±2℃.

4.Важно! Температура охлаждающей жидкости должна быть в пределах 5℃ от температуры окружающей среды; в идеале температура охлаждающей жидкости должна быть на 5 ℃ ниже температуры окружающей среды. В противном случае, если разница температур слишком велика, внутри электрошпинделя может образоваться конденсат, что приведет к повреждению шпинделя.

5. Если используется машина водяного охлаждения, ее температура должна быть в пределах 22-25 ℃.

6. Во время хранения и транспортировки шпиндельного двигателя состояние высокоскоростной смазки внутри подшипника изменится. Таким образом, пользователь должен сначала запустить его на низкой скорости, начиная с самой низкой скорости двигателя шпинделя в течение 30 минут, а затем 20 минут на каждые 3000 оборотов при первом получении двигателей шпинделя. В противном случае возникнет ненормальный звук, шум, нагрев и другие явления, которые повлияют на срок службы подшипника, если двигатель шпинделя запускается непосредственно на высокой скорости. При длительном хранении двигатель шпинделя должен работать (на низкой скорости) не реже одного раза в неделю на 15–30 минут.

7. Перед ежедневной обработкой двигатель шпинделя необходимо прогреть, дать ему поработать 15-20 минут после достижения скорости обработки, а затем выполнить точную обработку. Лучше каждый день останавливать двигатель шпинделя на два часа, чтобы восстановить его механическую усталость и продлить срок его службы.

8. В двигателе шпинделя предусмотрена блокировка пара, и источник газа не должен использоваться до тех пор, пока он не пройдет водомасляный сепаратор и сухой фильтр. Давление воздуха составляет 0,2–0,25 МПа, а точность фильтрации — 5 мкм, в противном случае подшипник может быть поврежден. Поэтому необходим хороший водомасляный сепаратор.

9. Цанга, гайка и внутреннее конусное отверстие должны быть очищены при установке лезвий на двигатель шпинделя, чтобы избежать какого-либо влияния на точность. Рукоятка лезвия должна входить в цангу более чем на 15 мм.

10. Не ударяйте молотком по торцевой крышке двигателя шпинделя. Не допускайте ударов по цанге и звий. Не допускайте ударов или столкновений во время транспортировки, хранения и использования, особенно обратите внимание на конец двигателя шпинделя.

11. Двигатель шпинделя должен вращаться в указанном направлении. (Направление укажем стрелкой.)

12. Двигатель шпинделя должен быть установлен и закреплен согласно соответствующим чертежам и инструкциям.

Что такое шпиндельный двигатель?

Двигатель шпинделя также называют высокоскоростным � называют высокоскоростным электрическим двигателем шпинделя, это относится к вращению двигателя переменного тока со скоростью более 10000 об/мин. Он обладает такими преимуществами, как высокая скорость, небольшой размер, легкий вес, низкий расход материала, низкий уровень шума и низкая вибрация, в основном используется в деревообрабатывающей, алюминиевой, каменной, метизной, стеклянной, ПВХ и других отраслях промышленности.

Из-за широкого применения и кропотливой работы, высокой скорости и превосходного качества обработки изготовление другого обычного двигателя не может соответствовать техническим требованиям двигателя шпинделя. Шпиндельный двигатель играет важную роль в процессе промышленного производства, поэтому он пользуется особой популярностью во всем мире.
