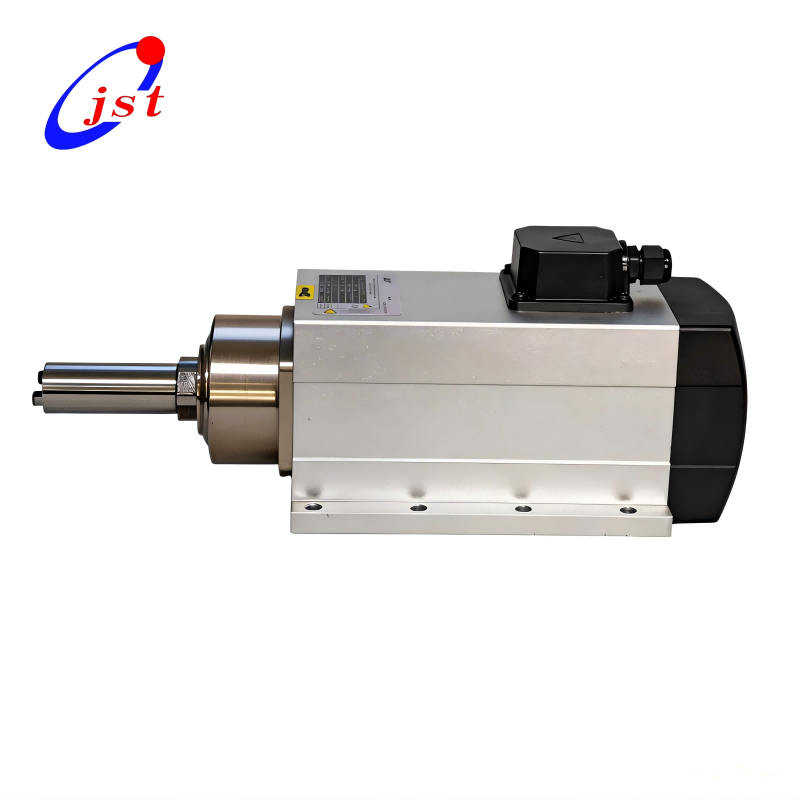

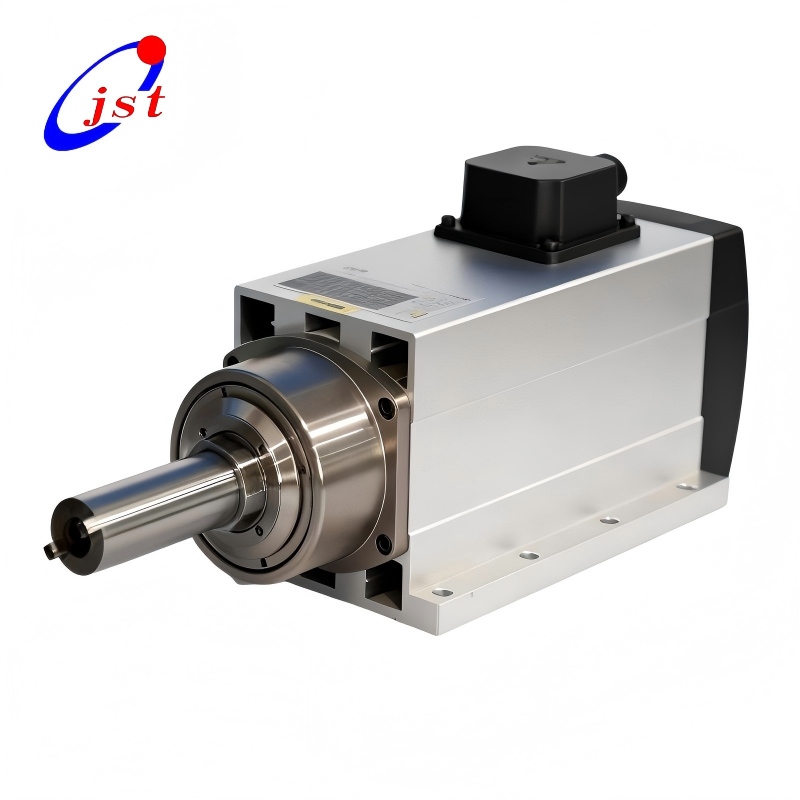

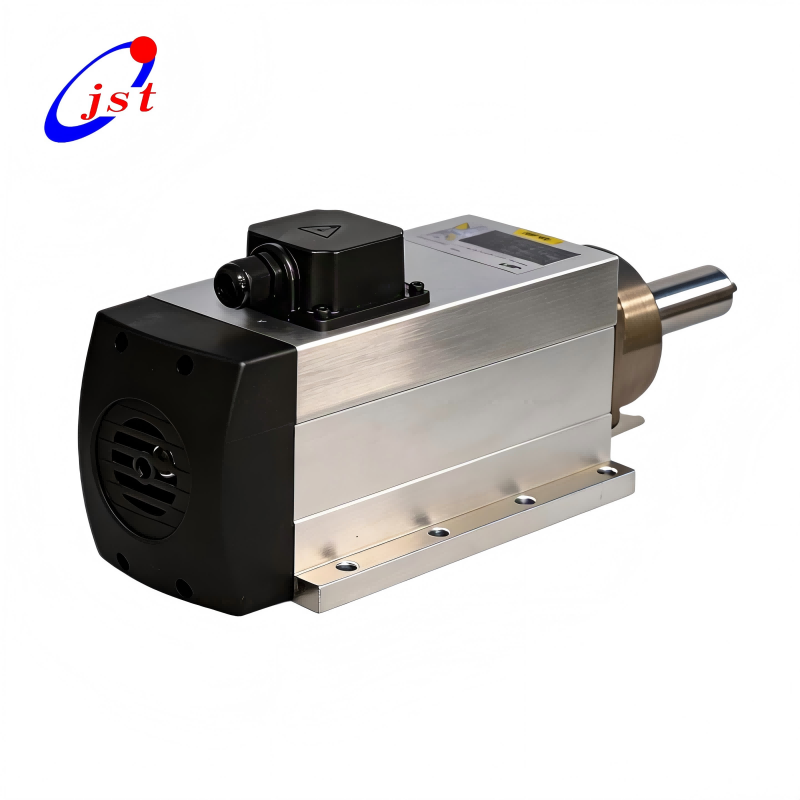

O JGFK60-12Z/3.7 é um motor de eixo de serra com fenda para trabalhos pesados, projetado para máquinas de corte de portas de madeira, máquinas de entalhe de madeira e equipamentos de entalhe de piso.
Projetado para corte de precisão de baixa velocidade e alto torque, este fuso de 3,7 kW oferece saída estável, excelente rigidez e longa vida útil em ambientes de produção industrial contínua.
Com uma estrutura de carcaça robusta, rotor balanceado com precisão e sistema de rolamento reforçado, garante operação suave, vibração reduzida e precisão de corte consistente - tornando-o ideal para fabricantes profissionais de marcenaria.
JGFK60-12Z/3.7
JST
380V/220V
200Hz
12.000 RPM
Eixo Φ30 – M12 (Esquerda/Direita)
| Quantidade: | |
|---|---|
Descrição do produto
O JGFK60-12Z/3.7 é um motor de eixo de serra com fenda para trabalhos pesados, projetado para máquinas de corte de portas de madeira, máquinas de entalhe de madeira e equipamentos de entalhe de piso.
Projetado para corte de precisão de baixa velocidade e alto torque, este fuso de 3,7 kW oferece saída estável, excelente rigidez e longa vida útil em ambientes de produção industrial contínua.
Com uma estrutura de carcaça robusta, rotor balanceado com precisão e sistema de rolamento reforçado,
garante operação suave, vibração reduzida e precisão de corte consistente - tornando-o ideal para fabricantes profissionais de marcenaria.
Potência nominal de 3,7 kW
Torque de 2,97 Nm
Desempenho estável a 12.000 RPM
Perfeito para ranhuras em madeira pesada e operações de corte de precisão.
4 rolamentos de alta rigidez
Maior capacidade de carga
Vibração e ruído reduzidos
Vida útil mais longa
Carcaça compacta e rígida
Balanceamento dinâmico profissional
Baixo ruído, rotação suave
Adequado para operação contínua por longas horas
| da especificação | Detalhes |
|---|---|
| Modelo | JGFK60-12Z/3.7 |
| Poder | 3,7 kW |
| Método de resfriamento | Resfriamento de ar |
| Conexão da extremidade do eixo | Eixo Φ30 – M12 (Esquerda/Direita) |
| Freqüência | 200 Hz |
| Faixa de velocidade | 12.000 RPM |
| Tensão | 380 V |
| Atual | 7,5A |
| Rolamentos | Alta precisão/baixa vibração |
| Excentricidade da placa de fixação | 0,01mm |
| Torque | 2,97 Nm |
| Peso | 15kg |
| Lubrificação | Graxa |
Este motor de eixo para carpintaria é amplamente utilizado em:
Máquinas de corte de portas de madeira
Máquinas de entalhe para madeira
Equipamento para escatelar piso
Processamento de painéis de madeira maciça
Linhas de produção CNC para marcenaria
Motor 3.7kw.pdf do eixo da serra para trabalhar madeira JGFK60-12Z-3.7
Certificação CE
Certificação EMC
Certificação LVD
certificação de qualidade
Certificação ROHS
Certificação UKCA
Empresa JST externa
Workshop JST
Workshop JST
Workshop JST
Equipamentos JST
JST EEquipamentos
Embalagem
Embalagem
Embalagem
Embalagem
Embalagem
Sim — múltiplas configurações de tensão estão disponíveis mediante solicitação.
Não, normalmente o fuso de serra refrigerado a ar de 3,7 kW não pode ser usado para metal ou pedra.
Sim. Um inversor de frequência variável (VFD) devidamente compatível é necessário para operar o fuso com segurança e eficiência.
Cada motor de fuso tem garantia de um ano (12 meses).
Sim, seja bem-vindo calorosamente. Estrada Hengcui nº 8, cidade de Henglin, zona de desenvolvimento econômico de Changzhou, província de Jiangsu, China.
1. O motor elétrico do fuso e o VFD devem ser adequados entre si. As especificações e configurações de parâmetros do VFD devem corresponder aos parâmetros nominais do motor do fuso e queimará o motor do fuso se as configurações não estiverem corretas. (Portanto, o motor do fuso deve ser conectado primeiro ao VFD.)
2. Antes de usar o motor do eixo resfriado a água, ele deve garantir que o sistema do ciclo de resfriamento funcione normalmente. Atenção: é proibido o funcionamento sem condições de refrigeração! O volume de água de resfriamento é calculado em 1 litro/minuto, o fluxo mínimo de água de resfriamento não é inferior a 5 litros/minuto, o tubo de água de resfriamento e o bocal devem estar conectados de forma confiável e não haver vazamento.
3. O líquido de resfriamento deve estar limpo e livre de graxa e a temperatura deve estar entre 5-30 ℃. O meio de resfriamento deve realizar resfriamento forçado quando a temperatura ambiente for superior a 30°C. O torno de precisão requer líquido de resfriamento com temperatura constante de 20±2°C.
4.Importante! A temperatura do líquido refrigerante deve estar dentro de 5°C da temperatura ambiente; idealmente, a temperatura do líquido refrigerante deve ser 5°C inferior à temperatura ambiente. Caso contrário, se a diferença de temperatura for muito grande, poderá formar-se condensação dentro do fuso elétrico, causando danos ao fuso.
5.Se usar máquina de resfriamento de água, sua temperatura deve estar entre 22-25 ℃.
6. Durante o armazenamento e transporte do motor do fuso, o status da graxa de alta velocidade dentro do rolamento mudará. Portanto, o usuário deve operá-lo em baixa velocidade primeiro, partindo da velocidade mais baixa do motor do fuso por 30 minutos e depois 20 minutos para cada 3.000 voltas quando receber os motores do fuso pela primeira vez. Caso contrário, ocorrerão sons, ruídos, calor e outros fenômenos anormais, que afetarão a vida útil do rolamento se o motor do fuso for acionado diretamente em alta velocidade. Durante o armazenamento de longo prazo, o motor do fuso deverá funcionar (em baixa velocidade) por 15 a 30 minutos, pelo menos uma vez por semana.
7. Antes da usinagem diária, o motor do fuso deve ser aquecido, funcionar por 15-20 minutos quando a velocidade de usinagem for atingida e então realizar a usinagem precisa. É melhor parar o motor do fuso durante duas horas todos os dias para recuperar a fadiga mecânica e prolongar a sua vida útil.
8. O motor do eixo adota bloqueio de vapor e a fonte de gás não deve ser usada até que tenha passado pelo separador óleo-água e pelo filtro seco. A pressão do ar é de 0,2-0,25Mpa e a precisão da filtragem é de 5μm, caso contrário causará danos ao rolamento. Portanto, um bom separador óleo-água é essencial.
9.A pinça, a porca e o furo cônico interno devem ser limpos ao instalar as lâminas no motor do fuso para evitar qualquer impacto na precisão. O cabo da lâmina deve ser inserido na pinça mais de 15 mm.
10.Não martelar a tampa final do motor do fuso. Não martele a pinça e a cabeça da lâmina ao remover as lâminas. Não há choques ou colisões durante o transporte, armazenamento e uso, preste atenção principalmente na extremidade do motor do fuso.
11.O motor do fuso deve funcionar na direção designada. (Indicaremos a direção com uma seta.)
12.O motor do fuso deve ser instalado e fixado de acordo com os desenhos e instruções relevantes.
O motor do eixo também é chamado de motor do eixo elétrico de alta velocidade, refere-se à revolução de um motor CA de mais de 10.000 RPM. Tem as vantagens de velocidade rápida, tamanho pequeno, peso leve, baixo consumo de material, baixo ruído e baixa vibração, usado principalmente em madeira, alumínio, pedra, ferragens, vidro, PVC e outras indústrias.
Devido à sua ampla aplicação e trabalho meticuloso, velocidade rápida e excelente qualidade de processamento, a fabricação de outro motor comum não pode atender aos requisitos técnicos do motor do fuso. O motor do fuso desempenha um papel importante no processo de produção industrial, por isso é particularmente popular em todo o mundo.
