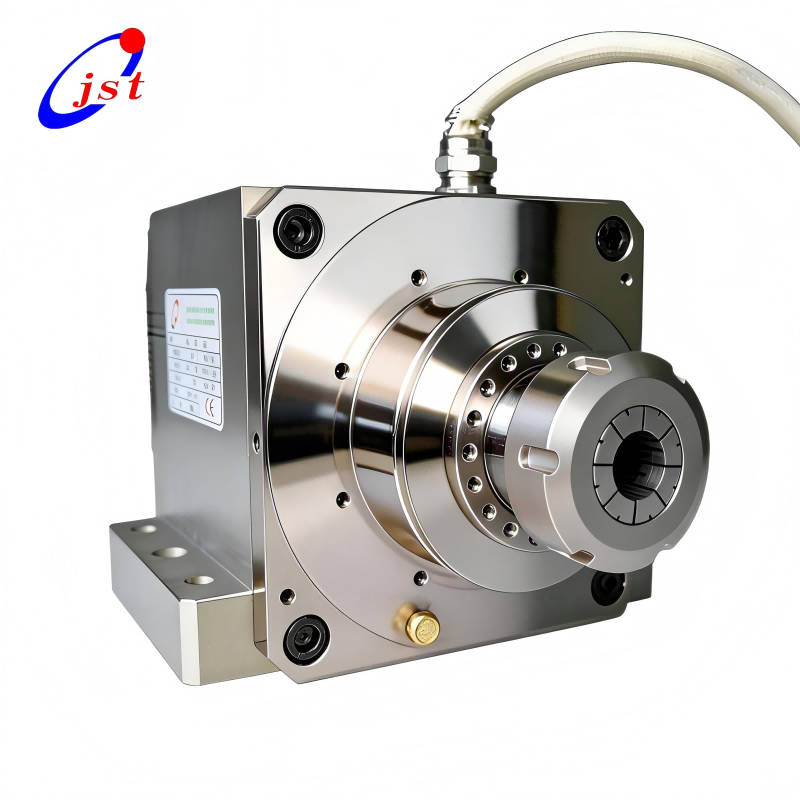

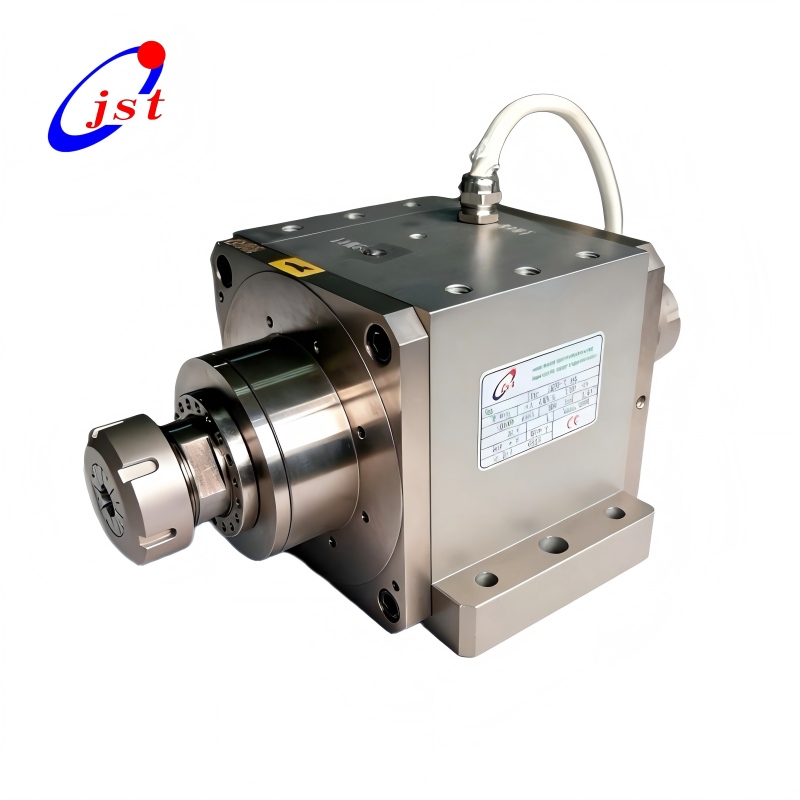

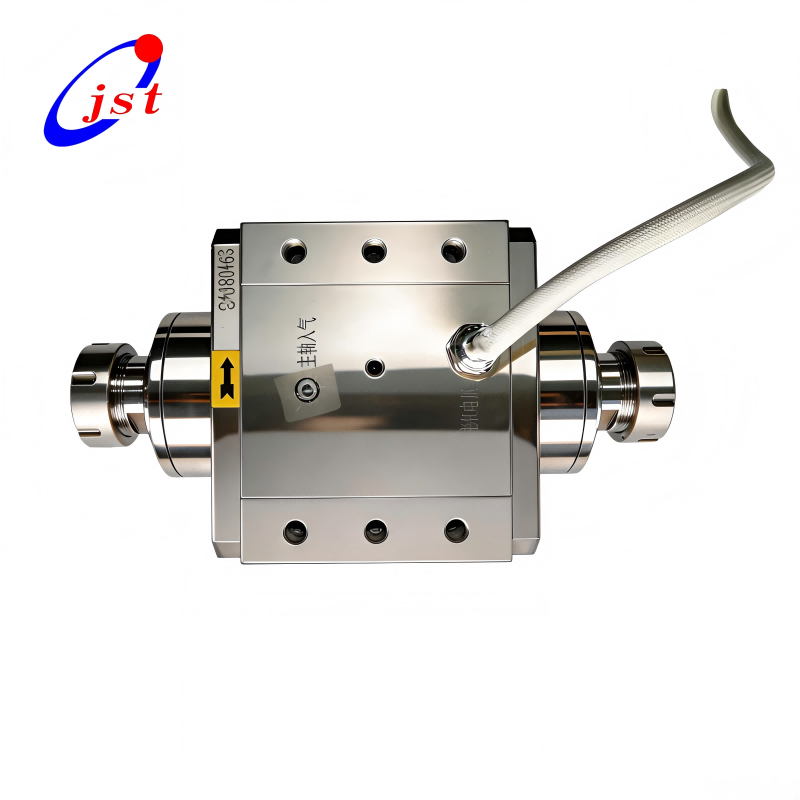

Il mandrino motorizzato multitesta raffreddato ad aria JGQ82-18Z/7.5S/A è un mandrino CNC ad alte prestazioni progettato per applicazioni impegnative come incisione, , fresatura e foratura in vari settori, tra cui la lavorazione del legno, della plastica, della gomma e dei materiali compositi. Con una potenza nominale di 7,5 kW e una velocità massima di 18.000 giri/min , questo mandrino offre elevata efficienza di taglio, affidabilità e precisione.
Grazie al sistema di raffreddamento ad aria , il mandrino JGQ82-18Z/7.5S/A riduce i costi di manutenzione ed elimina la necessità di complessi sistemi di raffreddamento ad acqua, semplificandone l'installazione e il funzionamento. Dotato di cuscinetti a sfere in ceramica , questo mandrino garantisce prestazioni fluide, basso attrito e una durata operativa prolungata, anche durante le operazioni continue ad alta velocità.
L' interfaccia della pinza ER40 consente versatilità negli utensili, supportando un'ampia varietà di utensili da taglio per diverse esigenze di lavorazione. Il design multitesta migliora ulteriormente l'efficienza della lavorazione consentendo l'uso di più utensili contemporaneamente, migliorando così la produttività.
JGQ82-18Z/7.5S/A
JST
380 V
600HZ
18000 giri/min
ER40*2
| Quantità: | |
|---|---|
Descrizione del prodotto
Il mandrino motorizzato multitesta JGQ82-18Z/7.5S/A raffreddato ad aria è un mandrino CNC ad alte prestazioni progettato per applicazioni impegnative come per incisioni , fresatura e foratura in vari settori,
compresa la lavorazione del legno, della plastica, della gomma e dei materiali compositi. Con una potenza nominale di 7,5 kW e una velocità massima di 18.000 giri/min , questo mandrino offre elevata efficienza di taglio, affidabilità e precisione.
Grazie al sistema di raffreddamento ad aria , il mandrino JGQ82-18Z/7.5S/A riduce i costi di manutenzione ed elimina la necessità di complessi sistemi di raffreddamento ad acqua, semplificandone l'installazione e il funzionamento.
Dotato di cuscinetti a sfere in ceramica , questo mandrino garantisce prestazioni fluide, basso attrito e una durata operativa prolungata, anche durante le operazioni continue ad alta velocità.
L' interfaccia della pinza ER40 consente versatilità negli utensili, supportando un'ampia varietà di utensili da taglio per diverse esigenze di lavorazione.
Il design multitesta migliora ulteriormente l'efficienza della lavorazione consentendo l'uso di più utensili contemporaneamente, migliorando così la produttività.
Elevata potenza in uscita : il motore da 7,5 kW offre prestazioni di taglio potenti e stabili
Funzionamento ad alta velocità – Velocità massima fino a 18.000 giri/min per lavorazioni di precisione
Design con raffreddamento ad aria : nessuna pompa dell'acqua richiesta, installazione e manutenzione più semplici
Interfaccia pinza ER40 – Supporta un'ampia gamma di utensili per lavorazioni flessibili
Cuscinetti a sfere in ceramica – Attrito ridotto, minore generazione di calore, maggiore durata
Funzionalità multiutensile : supporta più configurazioni di utensili per migliorare la produttività
Compatto e robusto : progettato per resistere ad applicazioni industriali rigorose
| delle specifiche | Dettagli |
|---|---|
| Modello | JGQ82-18Z/7.5S/A |
| Energia | 7,5KW |
| Metodo di raffreddamento | Raffreddamento ad aria |
| Colletto | ER40*2 |
| Frequenza | 600 Hz |
| Gamma di velocità | 18000 giri al minuto |
| Voltaggio | 380 V |
| Attuale | 15,6A |
| Cuscinetti | Alta precisione/basse vibrazioni |
| Eccentricità della piastra di bloccaggio | ≤0,005 mm |
| Coppia | 3,98 Nm |
| Peso | 27 chilogrammi |
| Lubrificazione | Grasso |
Certificazione CE
Certificazione EMC
Certificazione LVD
certificazione di qualità
Certificazione ROHS
Certificazione UKCA
Società JST all'esterno
Laboratorio JST
Laboratorio JST
Laboratorio JST
Attrezzature JST
JST EAttrezzature
Imballaggio
Imballaggio
Imballaggio
Imballaggio
Imballaggio
Questo mandrino JGQ82-18Z/7.5S/A è adatto per un'ampia gamma di applicazioni di lavorazione CNC, tra cui:
Macchine per incidere a controllo numerico
Pantografi CNC per la lavorazione del legno
Sistemi di lavorazione multitesta
Operazioni di fresatura e foratura di scanalature
Lavorazione di materiali plastici e compositi a cinque assi
Lavorazione di gomma e materiali morbidi
Changzhou Jiesite Electrical Co., Ltd. (JST) è un produttore leader specializzato in mandrini CNC motorizzati per varie applicazioni industriali e commerciali.
Con particolare attenzione all'affidabilità e alle prestazioni, i nostri mandrini sono progettati per soddisfare le esigenze di lavorazione di precisione e funzionamento continuo:
Produttore di mandrini affidabile con portata globale
Mandrini ad alte prestazioni e di lunga durata
Soluzioni di mandrini personalizzati su misura per le vostre esigenze
Assistenza clienti e servizio post-vendita eccezionali
1. Il motore elettromandrino e il VFD devono essere compatibili tra loro. Le specifiche e le impostazioni dei parametri del VFD devono corrispondere ai parametri nominali del motore del mandrino e bruceranno il motore del mandrino se le impostazioni non sono corrette. (Pertanto, il motore del mandrino deve essere inizialmente collegato al VFD.)
2.Prima di utilizzare il motore del mandrino raffreddato ad acqua, è necessario garantire che il sistema del ciclo di raffreddamento funzioni normalmente. Attenzione: è vietato il funzionamento senza raffreddamento! Il volume dell'acqua di raffreddamento è calcolato in 1 litro/minuto, il flusso minimo dell'acqua di raffreddamento non è inferiore a 5 litri/minuto, il tubo dell'acqua di raffreddamento e l'ugello devono essere collegati in modo affidabile e non vi sono perdite.
3. Il liquido di raffreddamento deve essere pulito e privo di grasso e la temperatura deve essere compresa tra 5 e 30 ℃. Il mezzo di raffreddamento effettuerà un raffreddamento forzato quando la temperatura ambiente è superiore a 30 ℃. Il tornio di precisione richiede un liquido di raffreddamento con una temperatura costante di 20±2℃.
4.Importante! La temperatura del liquido di raffreddamento deve essere entro 5 ℃ dalla temperatura ambiente; idealmente, la temperatura del liquido di raffreddamento dovrebbe essere inferiore di 5 ℃ rispetto alla temperatura ambiente. Altrimenti, se la differenza di temperatura è eccessiva, all'interno dell'elettromandrino potrebbe formarsi della condensa che potrebbe danneggiarlo.
5.Se si utilizza una macchina per il raffreddamento ad acqua, la sua temperatura deve essere compresa tra 22 e 25 ℃.
6.Durante lo stoccaggio e il trasporto del motore del mandrino, lo stato del grasso ad alta velocità all'interno del cuscinetto cambierà. Pertanto, l'utente dovrà farlo funzionare prima a bassa velocità iniziando dalla velocità più bassa del motore del mandrino per 30 minuti e poi 20 minuti per ogni 3000 giri quando riceve per la prima volta i motori del mandrino. Altrimenti si verificheranno suoni, rumori, calore e altri fenomeni anomali che influenzeranno la durata dei cuscinetti se il motore del mandrino viene avviato direttamente ad alta velocità. Durante lo stoccaggio a lungo termine, il motore del mandrino funzionerà (a bassa velocità) per 15-30 minuti almeno una volta alla settimana.
7.Prima della lavorazione quotidiana, il motore del mandrino deve essere riscaldato, fatto funzionare per 15-20 minuti quando viene raggiunta la velocità di lavorazione e quindi eseguire una lavorazione precisa. È meglio fermare il motore del mandrino per due ore ogni giorno per recuperare l'affaticamento meccanico e prolungarne la durata.
8. Il motore del mandrino adotta il blocco del vapore e la fonte di gas non deve essere utilizzata finché non ha superato il separatore olio-acqua e il filtro asciutto. La pressione dell'aria è di 0,2-0,25 MPa e la precisione del filtraggio è di 5 μm, altrimenti si causeranno danni al cuscinetto. Pertanto è essenziale un buon separatore olio-acqua.
9. La pinza, il dado e il foro conico interno devono essere puliti durante l'installazione delle lame sul motore del mandrino per evitare qualsiasi impatto sulla precisione. La maniglia della lama deve essere inserita nella pinza per più di 15 mm.
10.Non martellare la copertura terminale del motore del mandrino. Non è necessario martellare la pinza e la testa della lama durante la rimozione delle lame. Evitare urti o collisioni durante il trasporto, lo stoccaggio e l'utilizzo, prestare particolare attenzione all'estremità del motore del mandrino.
11.Il motore del mandrino deve funzionare nella direzione designata. (Indicheremo la direzione con una freccia.)
12. Il motore del mandrino deve essere installato e fissato secondo i disegni e le istruzioni pertinenti.
Il motore mandrino è anche chiamato motore mandrino elettrico ad alta velocità, si riferisce alla rivoluzione di un motore CA da oltre 10000 giri/min. Presenta i vantaggi di alta velocità, dimensioni ridotte, leggerezza, basso consumo di materiale, bassa rumorosità e basse vibrazioni, utilizzato principalmente in legno, alluminio, pietra, ferramenta, vetro, PVC e altri settori.
A causa della sua ampia applicazione e del lavoro meticoloso, dell'elevata velocità e dell'eccellente qualità di lavorazione, la realizzazione di un altro motore ordinario non può soddisfare i requisiti tecnici del motore mandrino. Il motore mandrino svolge un ruolo importante nel processo di produzione industriale, per questo è particolarmente apprezzato in tutto il mondo.
